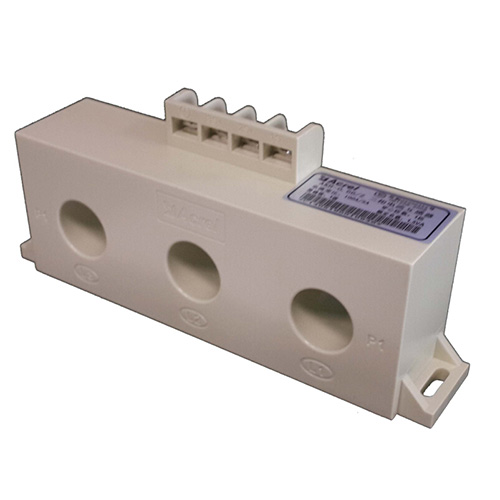

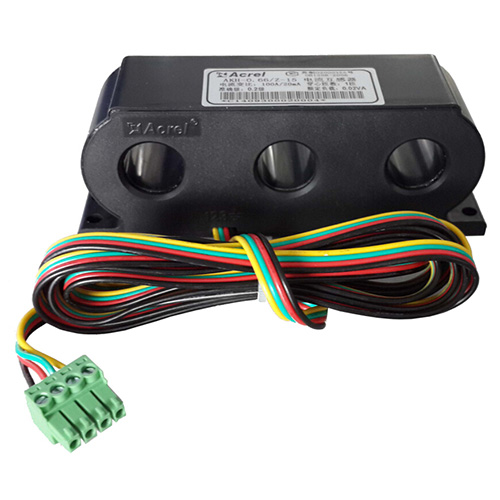

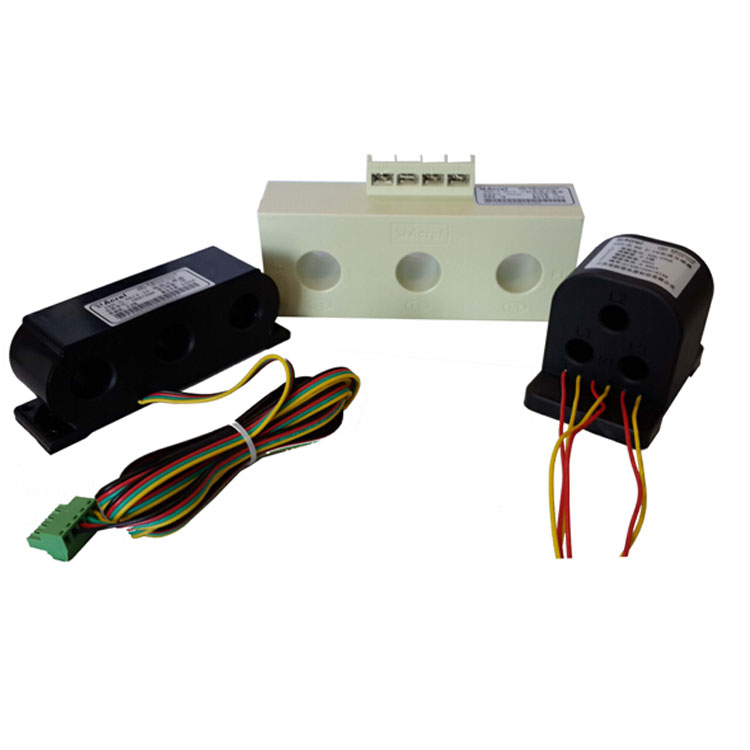

AKH-0.66/Z 型三相组合式电流互感器

三相一体式电流互感器

一次电流范围:5-1250A

二次电流范围:5A/1A

电缆孔径:Φ10、Φ15,、Φ20、Φ35

概述

     组合式电流互感器也叫三相电流互感器,产品外形美观,接线方便。外壳材料选用耐高温材料,作为电流信号采集元件,一般可与多回路电流监控装置(AMC16)、塑壳断路器等产品配套使用,节约了安装空间、减少了接线烦锁,方便用户的使用,降低了成本。

型号说明



◆ AKH-0.66/Z-10型电流互感器

规格

额定电

流比

准确级

穿心

匝数

母排规格(mm)/根数

电缆最大

外径(mm)

安装方式

0.2级

Z-10

50A/25mA

10Ω



1

Φ10

导轨式

◆ AKH-0.66/Z-15型电流互感器

规格

额定电

流比

准确级及相应额定负荷

穿心

匝数

电缆最大

外径(mm)

0.2级

Z-15

100A/20mA

10Ω

1

Φ15

◆ AKH-0.66/Z-20型电流互感器

规格

额定电流比

准确级及相应额定负荷(VA/Ω)

电缆最大外径(mm)

0.5级

1级

Z-3×Φ20

5-100/5A



1.5VA

Φ20

150/5A

1.5VA



200/5A

2.5VA



5-100/1A



1.5Ω

150/1A

1.5Ω



200/1A

2.5Ω



5-200A/50mA

0.5VA











◆ AKH-0.66/Z-10型电流互感器
◆ AKH-0.66/Z-15型电流互感器
◆ AKH-0.66/Z-20型电流互感器

◆ AKH-0.66/Z-35型电流互感器
