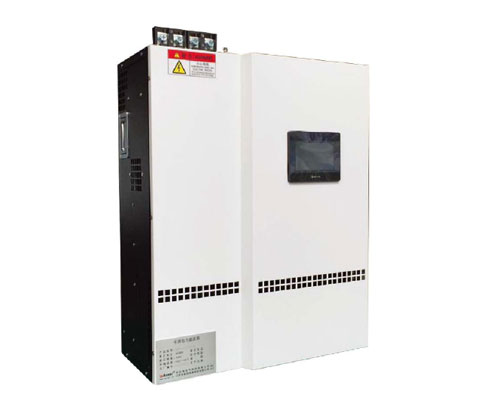

ANAPF有源电力滤波器
ANAPF系列有源电力滤波器通过电流互感器采集系统谐波电流,经控制器快速计算并提取各次谐波电流的含量,产生谐波电流指令,通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流,并注入电力系统中,从而抵消非线性负载所产生的谐波电流。

应用范围:

适用于并联在含谐波负载的低压配电系统中,能够对动态变化的谐波电流进行快速实时的跟踪和补偿。

订货范例:

具体型号:ANAPF150-380/BGL
技术要求:谐波补偿电流150A,线电压等级380V 。
接线方式:三相四线

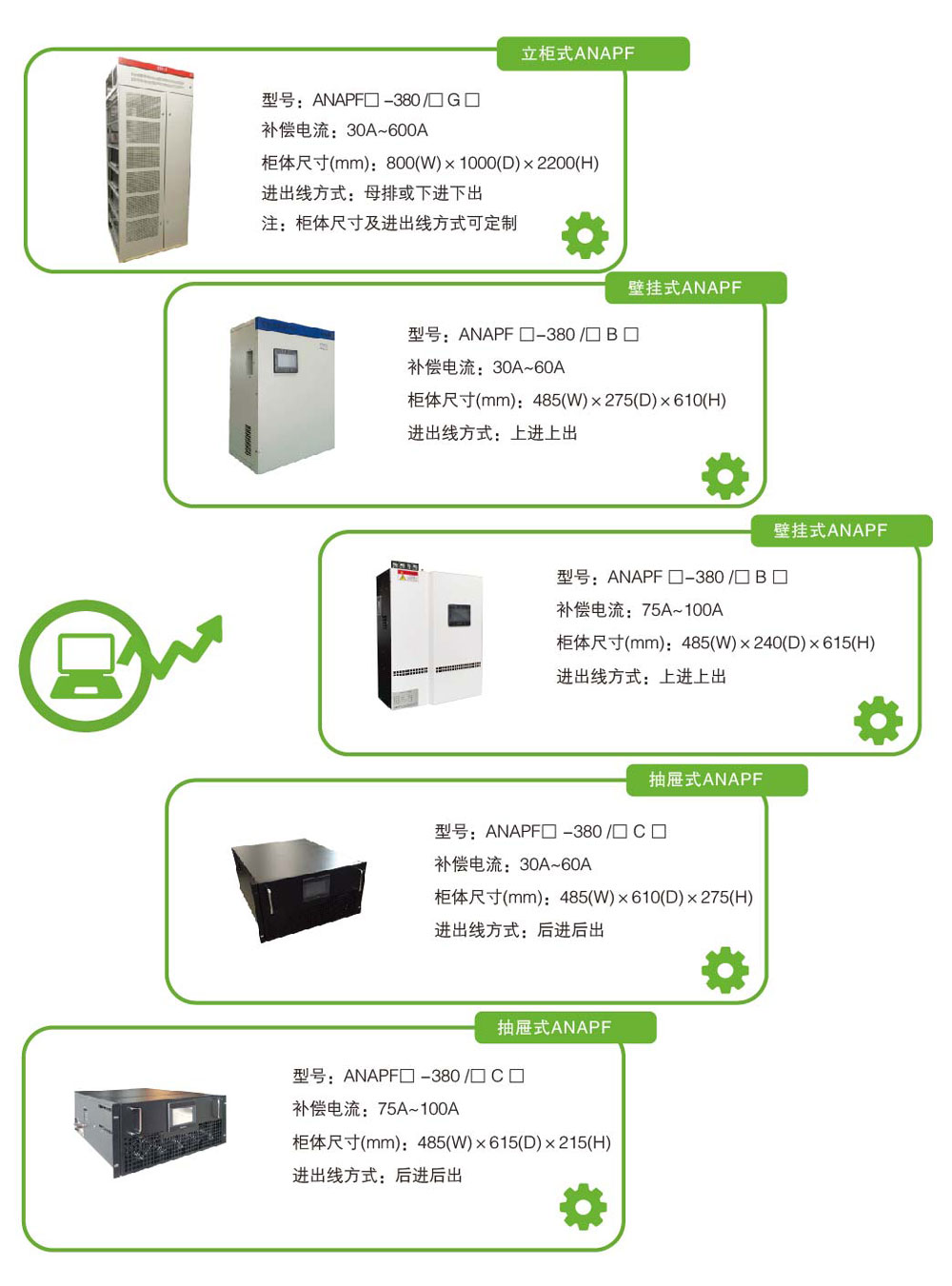

安装方式:立柜式
互感器接线方式:负载侧

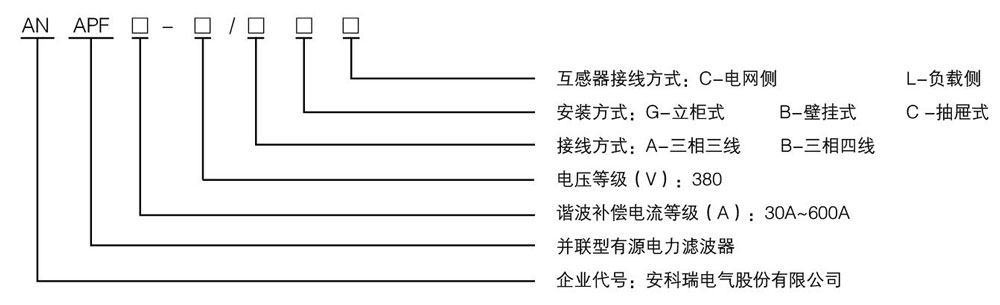

ANAPF有源电力滤波器模块订单选型表

备注:
(1)模块容量:请填写组合后的总容量,容量填写范围30A-600A。

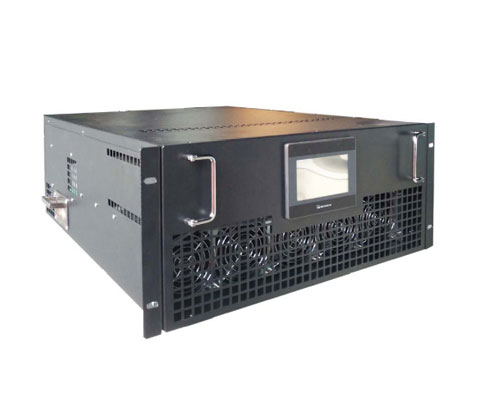

(2)安装方式:抽屉式默认配7寸柜门屏(柜门开孔192mm×138mm),壁挂式默认配4.3寸模块屏。
(3)触摸屏:  7寸柜门屏可控制多个模块,可选配通讯功能。4.3寸模块屏仅控制本模块,无通讯功能。
(4)互感器:  每套APF容量默认配一套(3只)互感器,如需两套互感器,请在备注要求中备注。
(5)开口互感器型号:互感器具体型号选择见《APF互感器选用手册》。

订货范例:ANANPF200-380/①相线:三相四线(B);②安装方式:抽屉(C);③互感器安装位置:负载侧(L);④触摸屏:不带通讯;  ⑤互感器:1组; ⑥调试:含调试;⑦运费:含运费;⑧设备套数:2套
根据选型表,确定详细订货型号为:ANAPF200-380/BCL   2套
