怀化高铁南站前广场电气火灾监控系统
时间: 2020-09-11 13:21 发布人:admin
基本信息:
项目名称:怀化高铁南站前广场电气火灾监控系统
项目地点:怀化
实施时间:

项目简介:
怀化南站位于湖南省怀化市鹤城区湖天南大道的南端东侧,是沪昆高铁、怀邵衡快铁的和张吉怀高铁(计划2016年底开工)的枢纽车站。车站设沪昆、怀邵衡两场,5个站台14条股道,总面积约17.2万平方米,投资约20亿元,其中站房面积14930.6平方米,投资6.91亿元。于2014年12年16日正式开通运营。
怀化高铁南站前广场电气火灾项目由电气火灾监测后台,电气火灾探测器以及漏电流互感器组成。

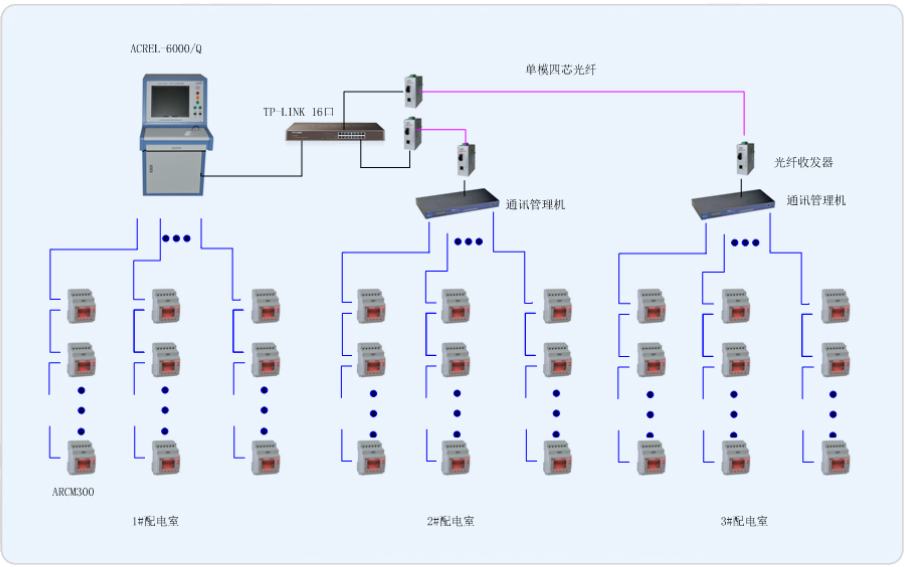

系统组网共分为站控管理层、网络通讯层、现场设备层三层,该项目通讯总线共接入20条通讯总线,总线在楼层配电箱手拉手串接后,接入Acrel-6000/Q电气火灾监控设备,组成电气火灾系统的大动脉。箱体中漏电流互感器通过电流线接入漏电探测器,漏电探测器实时显示漏电情况,组成一套信号稳定,精度可靠的电气火灾监测系统。现场共有449只ARCM系列电气火灾探测器模块。

系统实现的功能:
1.监控报警 监控设备能接收多台探测器的漏电、温度信息,报警时发出声光报警信号。
2.故障报警 当监控设备与所接的任一台探测器之间发生通讯故障时,监控画面中相应的探测器显示故障提示,同时设备上的黄色“故障”指示灯亮,并发出故障报警声音。
3.系统自检检查设备中所有状态指示灯、显示屏、喇叭是否正常。
4.报警记录存储查询当发生漏电、超温报警或通讯、电源故障时,将报警部位、故障信息、报警时间等信息存储在数据库中,当报警解除、排除故障时,同样予以记录。
5.对探测器控制通过监控软件操作,可对连接到本设备的所有探测器进行远程复位控制。
