上海交通大学徐汇校区包兆龙图书馆修缮工程电气火灾监控系统
时间: 2020-12-30 17:37 发布人:admin
基本信息:
项目名称:上海交通大学徐汇校区包兆龙图书馆修缮工程电气火灾监控系统
项目地点:上海市徐汇区
实施时间:2015年

项目简介:
香港著名实业家包玉刚先生投资1000万美元分别在徐汇校区和闵行校区兴建包兆龙图书馆和包玉刚图书馆。本项目为徐汇区包兆龙图书馆,其由18层、5层、3层和2层四个建筑物组成一体,建筑面积26160平方。原全国人大委员长叶剑英元帅题写了馆名。目前,主要作为学校藏书和学生学习阅览的重要场所。

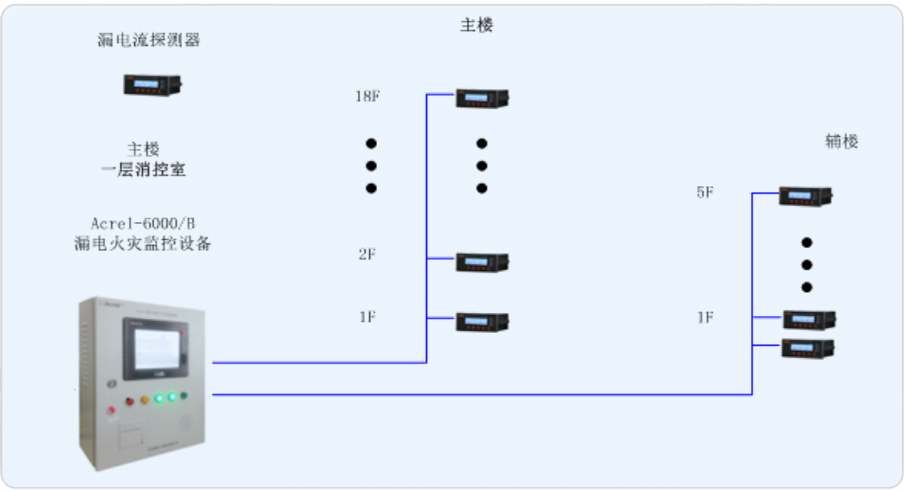

针对本项目的性质及配电结构,现针对其主楼(18层)、辅楼(5层),两栋楼设计一套电气火灾监控系统。在主楼和辅楼的楼层配电箱的进线端安装漏电流探测器,由此来实时监测变电所内重要回路的漏电流,以确保变电所配电系统的电气安全。

系统实现的功能:
1. 实时显示被监控回路的剩余电流值,以及被监控回路的名称,位置备注等;
2. 实时报警,监控回路越限时,系统通过声光的形式进行报警,并显示相关回路信息;
3. 设备故障报警,设备本身欠压,与探测器之间连接断路,短路,欠压等进行报警;
4. 配置常开无源触点,便于与火灾报警系统进行消防联动;
5. 设置操作权限,实现分级管理。
