AM5-DB低压备自投装置在河北冠益荣信科技公司洞庭变电站工程中的应用
时间: 2023-11-08 11:09 发布人:admin
摘 要:随着电力需求的不断增加,电力系统供电可靠性要求越来越高,许多供电系统已具备两回或多回供电线路。备用电源自动投入装置可以有效提高供电的可靠性,该类装置能够在工作电源因故障断开后,自动且迅速地将备用电源投入到工作或将用户切换到备用电源上。本文介绍的AM5-DB低压备自投装置,可以针对洞庭变电站工程中不同的供电方式提供对应的保护功能,能大大提高变电站运行的可靠性、安全性和供电质量,有利于实现变电站综合自动化,实现无人或少人值班。

关键词:可靠性;备用电源自动投入;低压备自投装置

1 项目概况
本项目为湖南洞庭500kV变电站新建工程,项目主要内容为变电站低压配电柜,含三个站用变进线、一个联络,其中0#站用变电压等级为10kV/0.4kV,1#和2#站用变电压等级为35kV/0.4kV。当任意一台站用变压器退出时,备用站用变压器应能自动切换至失电的工作母线段,继续供电。并且当站用低压工作母线间装设备自投装置时,应具备低压母线故障闭锁备自投功能。
本工程的低压备自投装置由安科瑞电气提供,河北冠益荣信科技有限公司负责做施工运维。河北冠益荣信科技有限公司是一家综合能源技术服务企业,致力于智慧机房节能设备、电池智能管理系统、储能系统、智能电网 产品的研发、生产、销售,新能源项目的开发、投资、建设、运营服务,电力工程项目的施工总承包服务、电力的运维服务等。公司下设营销中心、研发中心、设计中心、生产中心、工程中心、运营中心、财务中心、综合中心,拥有完善的管理体系,并不断创新,提升企业竞争力。公司依靠技术进步、科学管理和良好的服务,获得了快速、稳定、健康的发展。

2 产品需求
本项目电气主接线图如图1所示,共需要实现以下两种方式的备自投逻辑:

图1 电气主接线图
控制方式一:#0、#2站用变投运,#1站未投运。
(1)正常运行时,2QF合闸、5QF合闸,3QF,4QF断开,此时由#2站用变带两段母线运行(#1站为紧急电源,手动操作,1QF默认断开)。当备自投检测到此时的电压、电流和断路器状态,经过一定的延时,备自投充电进入准备状态。
(2)当#2站用变进线电压异常,备自投检测到#2站用变无压无流,则断开#2站进线断路器2QF、母联断路器5QF进线开关,然后,备自投合#0站用变断路器3QF、4QF开关,此时由#0站用变带两段母线。
(3)当#2站用变进线电压恢复正常,备自投检测到进线2的电压后,备自投充电准备恢复由#2进线供电。充电完成后,备自投断开#0站用变断路器QF3、QF4开关,合上#2站进线断路器2QF、母联断路器5QF,恢复#2站带整段。

控制方式二:#1、#0、#2站用变投运。
(1)正常运行时: #1站用变进线带I段母线,#2站用变进线带II段母线,即1QF、2QF为合,3QF,4QF,5QF断开。当备自投检测到此时的电压、电流和断路器状态,经过一定的延时,备自投充电进入准备状态。
(2)进线1电压异常后恢复正常:
① 当1QF进线电压异常,备自投检测到#1站用变无压无流,则断开1QF进线开关,再合上#0站用变的3QF 开关,由#0站用变给I段母线供电。(其中,5QF母联开关作为手动维修开关)。
② 当备自投检测到进线1恢复正常电压,备自投充电准备恢复由#1进线供电。充电完成后,备自投断开3QF开关,合上1QF,恢复#1站用变带I段母线。
(3)进线2电压异常后恢复正常:
① 当2QF进线电压异常,备自投检测到#2站用变无压无流,则断开2QF进线开关,再合上#0站用变的4QF 开关,由#0站用变给II段母线供电。(其中,5QF母联开关作为手动维修开关)。
② 当备自投检测到进线2恢复正常电压,备自投充电准备恢复由#2进线供电。充电完成后,备自投断开4QF,合上2QF,恢复#2站用变带II段母线。

3 产品方案
本工程共有3个站用变进线,1个母联,采用单母线系统,配置2台AM5-DB低压备自投保护装置分别安装在3QF和4QF柜子上搭配使用,根据供电方式绘制带有互锁关系的二次原理图,并定制特殊程序实现主、备电源的互相投切,

装置背部端子设计方案如下:
图2  2台AM5-DB低压备自投装置背部端子图
4 现场安装图片

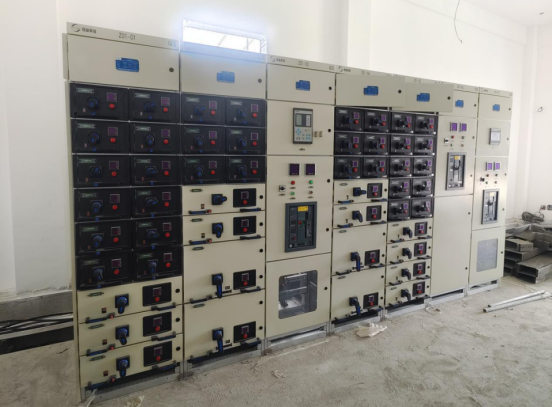

本项目AM5-DB低压备自投保护装置就地分散安装在低压开关柜上,现场安装如下图所示,该项目已于2023年送电使用,运行正常。

图3 AM5-DB低压备自投保护装置现场安装图片
5 结语
我国的电力供应主要依靠国家电网供电,电力缺口也在不断变大,尤其在用电高峰期缺电现象严重,为此很多大型企业便自建电厂或配备发电机。备用电源自动投入装置,可以保证电源的不间断供电并提高供电的高可靠性,目前已经成为现代配电工程中保护和控制回路的重要部分。本文介绍的洞庭500kV变电站配电工程使用AM5-DB低压备自投保护装置为不同的供电方式提供对应的保护功能。不但提高了供电的可靠性,使整个配电工程实现了综合自动化,还有效地降低了工作人员的劳动强度。
参考文献
[1] 安科瑞企业微电网设计与应用手册.2020.6月版
[2] 安科瑞35KV以及下变电所智能配电系统设计与产品二次原理图集.2020.10月版
[3] 安科瑞用户变电站综合自动化与运维解决方案.2021.11月版
