四川省绵阳市机械设计制造研究所电力监控系统
时间: 2020-09-11 10:51 发布人:admin
基本信息:
项目名称:四川省绵阳市机械设计制造研究所电力监控系统
项目地点:四川 绵阳
实施时间:2012年1月

项目简介:
机械设计制造研究所内主要包括1间低压配电房,该配电房内含有两路进线、一路母联和11台低压馈线柜。安科瑞电气份有限公司于2011年10月份承接了机械设计制造研究所智能配电监控系统项目,为该项目定制的电力监控系统为Acrel-2000。Acrel-2000型电力监控系统的监控范围是:机械设计制造研究所有限责任公司的低压配电室内智能仪表的所有电参量。

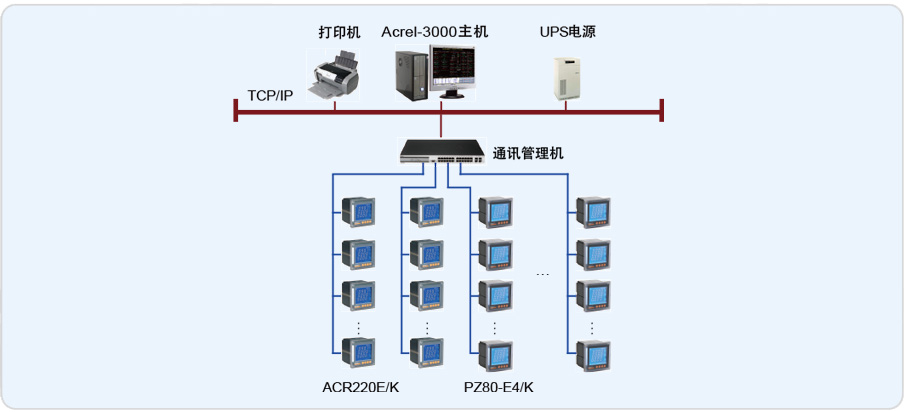

四川机械设计制造研究所主站层位于一层总值班室内,电力监控系统的站控管理层设备具体包括:Acrel-2000电力监控系统工控机一套、打印机、UPS。负责将通讯管理层上传的数据解包,进行集中管理和分析,执行相关操作、以及整个变配电系统的整体监控。网络通讯层设备的选型主要从两个方面考虑,一个是用户需求,功能实现方面;二是根据现场情况,综合项目的费用来考虑的。针对这个项目来说网络通讯层设备采用性价比高的4口带隔离的通讯管理机。两路进线选择的是安科瑞生产的ACR220E/K网络电力仪表;出线回路选择的是安科瑞生产的PZ80-E4/K。

系统实现的功能:
1.系统一次图显示、断路器分合闸指示,实时电参量显示;
2.全电参量历史查询;
3.高压系统配远程控制、遥信量显示。权限验证等;
4.主要负荷电流曲线查询,放大、缩小、打印等功能;
5.设备运行状态监测,系统拓扑图显示,用户权限管理。
6.电能管理。可查询月报表、日报表、小时报表。具备远程抄表功能。
