上海东方电视台电力监控系统的设计与应用
时间: 2020-09-11 10:52 发布人:admin
基本信息:
项目名称:上海东方电视台电力监控系统的设计与应用
项目地点:上海
实施时间:2010年5月

项目简介:
上海东方电视台于1993年1月18日开播,1995年12月与上海科学教育电影制片厂影视合作,组建了硬件设施与软件设施新的上海东方电视台。它通过亚洲高塔东方明珠广播电视塔进行发射和微波差转,信号覆盖长江三角洲地区20多个大中型城市,覆盖地区人口达1.3亿。上海东方电视台台名由江泽民总书记题写,位于浦东新区、具有独立法人资格的省级无线综合性电视台。上海安科瑞电气股份有限公司于2010年5月承接了上海东方电视台电力监控系统的设计、实施。该项目监控范围为4~10层竖井动力柜、剧场UPS变电 所、8层UPS变电所3个区域。UPS变电所安装上海安科瑞生产制造的AMC16-1I9/K多回路监控单元,采集负荷;4~10层竖井动力柜安装上海安科瑞生产制造的ACR220ELK多功能电力网络仪表,采集电流、电压、电度等电参数,并配置 Acrel-2000电力监控系统。

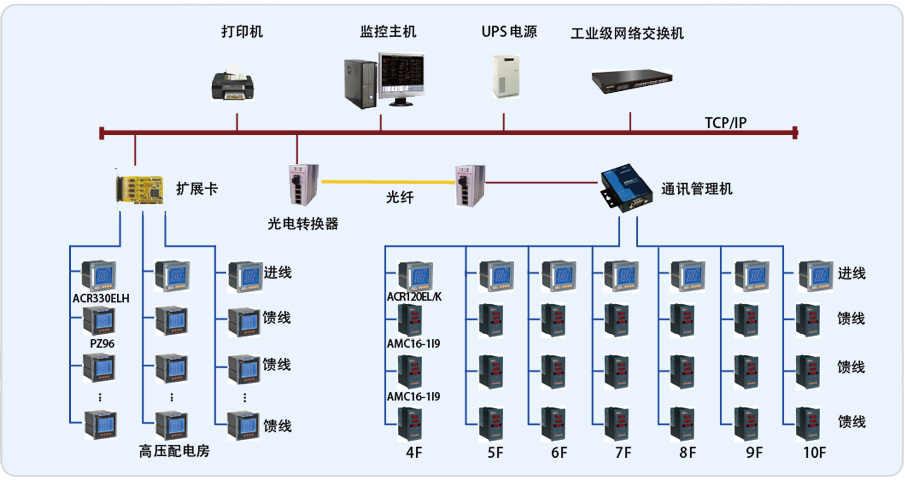

整个系统采用分布式结构,在上海东方电视台变电所监控室放置监控主机及通讯采集装置,现场各回路的仪表采用屏蔽双绞线以总线型方式连接至通讯采集装置,通讯管理机连接至交换机,其中剧场中设备用光纤连接至监控室。

系统实现的功能:
1.远程电参量测量:各个配电室全部回路的遥测、遥信;实现了所有电流实时显示的一次图画面,具有跳转功能,实现了画面带电着色功能;
2.遥测报表:实现了对高压侧和低压侧进线的远程电参量遥测报表查询功能;
3.用户权限管理:具备高权限的添加与删除功能;具备各级权限操作完毕的退出提示功能。
4.运行报警:对各回路的合分闸及失电进行报警,可查历史报警;
5.事件记录:系统运行期间的所有事件都记录下来,可随时查询;
6.趋势曲线:实现了对低压侧进线的三相电流趋势的统计及分析,趋势图格式可用户自行设置;
7.数据备份:系统软件运行过程中历史数据具备自动备份功能;
8.谐波分析:实现了高压侧各回路的谐波分析功能。
