苏州吴中区现代文体中心配电监控系统
时间: 2020-09-11 10:54 发布人:admin
基本信息:
项目名称:苏州吴中区现代文体中心配电监控系统
项目地点:苏州 吴中
实施时间:2012年1月

项目简介:
苏州吴中区现代文体中心项目是苏州吴中区政府的一项重点实事工程,项目总投资约5.6亿元,总用地面积为58.9万平方米,新建建筑面积为7.8万平方米。建筑高度99.8米,机动车位622辆,非机动车位1700辆。

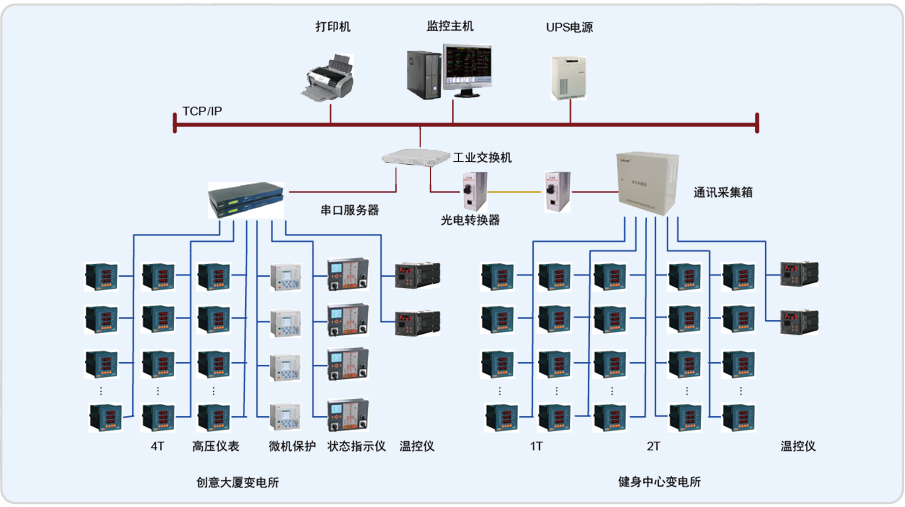

本项目监控范围为健身中心变电所的T1、T2变压器的低压进线柜、联络 柜、馈线柜和创意大厦变电所的T3、T4变压器的低压进线柜、联络柜、馈线柜及高压侧仪表进行远程实时监控和电能管理直线距离约230米。

系统实现的功能:
1.系统由数据采集装置采集现场有关数据,包括模拟量,脉冲量及开关量,测量量,外部输入讯号等数据传至监视系统作实时处理;
2.系统采用全中文界面,CAD图形显示低压配电系统电气一次主接线图,显示配电系统设备状态及相应实时运行参数,画面定时轮巡切换;画面实时动态刷新;模拟量显示;开关量显示;连续记录显示等;
3.针对不同级别的用户,设置不同的权限组,防止因人为误操作给生产,生活带来的损失,实现配电系统的安全,可靠运行;
4.自动生成运行负荷趋势曲线的,方便用户及时了解设备的运行负荷状况。
