东北农大黑龙江大豆乳品研发中心电能管理系统的设计与应用
时间: 2020-09-11 10:55 发布人:admin
基本信息:
项目名称:东北农大黑龙江大豆乳品研发中心电能管理系统的设计与应用
项目地点:哈尔滨
实施时间:2012年12月

项目简介:
黑龙江省大豆乳品研发中心电能管理系统是一个东北农业大学新建校区的配电系统。东北农业大学位于黑龙江省哈尔滨市香坊区木材街59号。是一所“以农科为优势,以生命科学和食品科学为特色,农、工、理、经、管等多学科协调发展”的国家首批“211工程”重点建设大学。

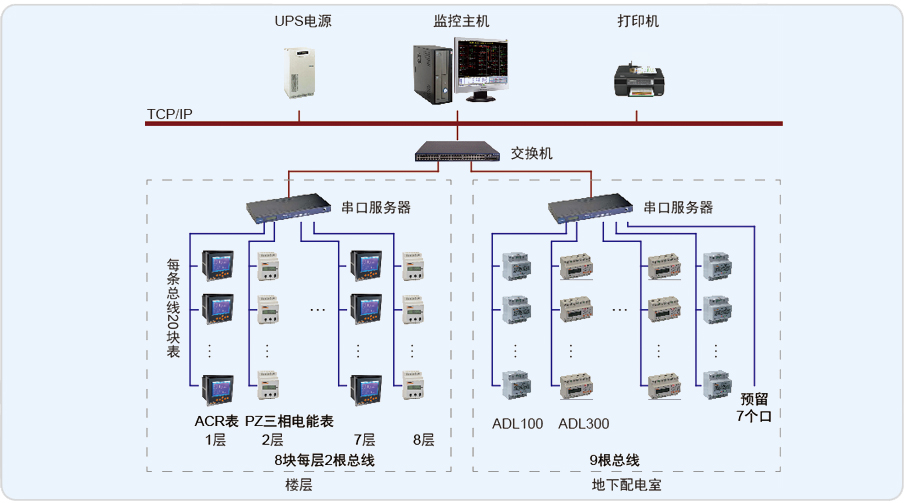

黑龙江省大豆乳品研发中心电能管理系统的监控范围为地下二层配电间采用的ACR网络电力仪表和PZ三相电能表共182台,地上八楼层配电箱采用的ADL100和ADL300导轨式电能表共321块。系统应用分布式网络结构,采用32根屏蔽双绞线将设备层的仪表连接至通讯层的两台16口串口服务器,又通过TCP/IP将数据上传至监控层的工业计算机进行采集、分析、存储。

系统实现的功能:
本套系统主要强调实时数据的监测、控制,主要针对整个配电系统可靠性进行全程的智能化监控、数据分析,以及对各回路所用电能进行统计。具体有以下功能:
1.现场仪表可实现实时显示功能:电压、电流及电能监测信息实时刷新,并以一次图形式直观动态显示;
2.现场数据报表需满足自动生成日、周、月报表,并具有导出打印功能;
3.对各监测点的通讯状态或异常用电进行报警,方便管理人员实时掌握并分析配电运行情况;
本系统解决了监控不到位的问题,对于校园的用电设备根据需要对目标区域进行全方位、全天候的24小时实时,任何不符合正常运转的设备进行声光报警。此系统配合节电装置,可以实现在节电装置控制下的电力设备的有功功率、无功功率、电流、电压等工作状态数据,通过自动无线传输系统传输数据。让节能做到智能化、自动化和标准化。
