海润光伏变电所电力监控系统的设计与应用
时间: 2020-09-11 11:04 发布人:admin
基本信息:
项目名称:海润光伏变电所电力监控系统的设计与应用
项目地点:江苏 泗阳
实施时间:2012年8月

项目简介:
海润光伏科技股份有限公司是中国晶硅太阳能电池生产企业之一,安科瑞电气股份有限公司于2012年5月承接了泗阳瑞泰光伏材料有限公司多晶铸锭变电所电力监控项目。整个系统采用Acrel-2000型电力监控系统,完成了变电所1A、1C、1E、1F、1M、1N变压器的低压进线柜、联络柜、馈线柜及高压侧仪表、综合保护装置进行远程实时监控。

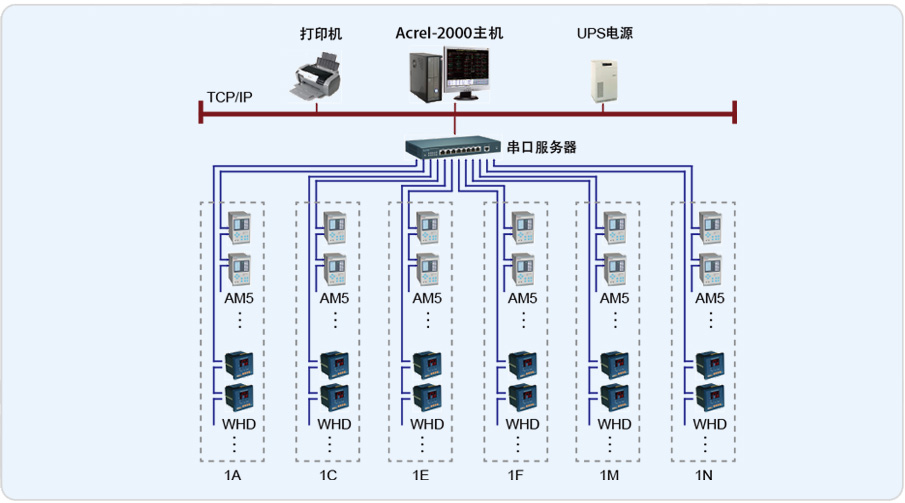

监控系统主要监控多晶铸20kV高压、0.4 kV低压,该系统总计有159只仪表(其中包括142只进线保护,2只PT保护、8只变压器保护、6只温控仪),共10条总线,低压变电所和高压室离值班室距离不远,直接采用屏蔽双绞线连接至串口服务器,再通过网线连接到网络交换机上,监控主机通过网络交换机实现总线上仪表与监控主机的数据连通。

系统实现的功能:
1、可以直观的查看高压进线和出线的运行参数和状态,变压器出线侧三相电压、电流、有功功率、无功功率、功率因数、频率有功电度及变压器温度;
2、电量遥测主要监测运行设备的电参量;
3、遥信功能实现显示现场设备的运行状态,开关的分、合闸运行状态和通讯故障报警;
4、遥信和遥测报警功能;
5、低压各出线回路的开关运行状态和负载进线监控;
6、对开关变位和负载越限弹出报警界面指示具体的报警位置并声音报警;
7、查询供变电所内6台变压器出线各低压回路的电参数。
