青岛橡胶谷电力监控系统的设计与应用
时间: 2020-09-11 11:08 发布人:admin
基本信息:
项目名称:青岛橡胶谷电力监控系统的设计与应用
项目地点:山东 青岛
实施时间:2011年11月

项目简介:
中国橡胶谷总面积3000多亩,其中核心区500多亩,规划建筑面积近100万平方米,以郑州路为轴线,向科技大学四周辐射。中国橡胶谷由橡胶化工原材料、轮胎、制品、化工橡胶机械、机电电子等相关制造类企业的贸易公司及相关技术服务型企业、各类服务机构相融共生而成,将形成贸易、技术、人才、文化高度集聚的橡胶行业生态圈。安科瑞电气股份有限公司于2011年11月承接青岛橡胶谷一期配电室电力监控系统的设计与实施。系统采用Acrel-2000电力监控系统软件实现对现场仪表数据的采集、处理以及各种人机交互功能。
青岛橡胶谷一期工程由一路10kV市电供电,通过2台800kVA变压器(T1、T2)和1台1600kVA变压器(T3)降压至0.4kV后通过低压配电柜送出至园区各处负载,橡胶谷一期配电室共有高、低压回路共计115个, T1、T2变压器回路间设有母联,并备有一台800kVA柴油发电机在应急状态下为一些重要回路供电,T3变压器回路则单独使用。

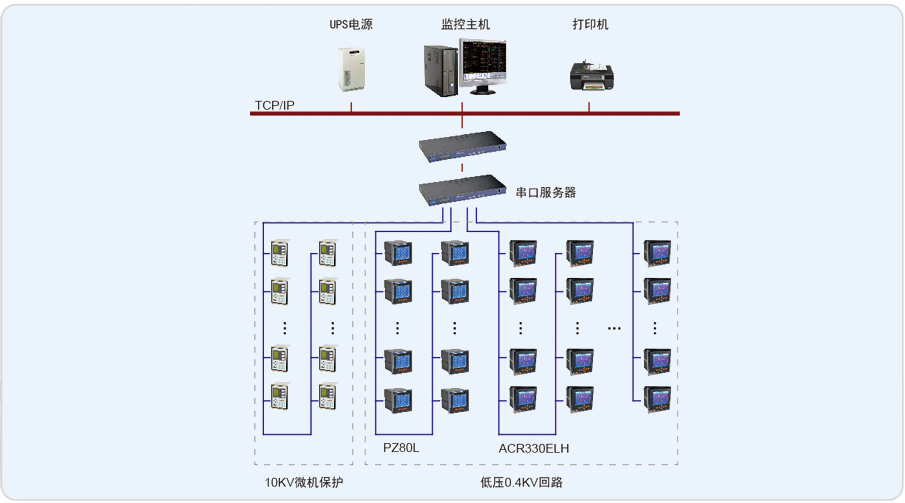

10kV回路的进线和馈线配有微机保护装置;0.4kV进线和母联回路装有ACR330ELH电网质量分析仪,采集回路的常规电参量、四象限电度和电网质量参数;0.4kV馈线回路装有PZ80L系列多功能电力仪表,采集回路的常规电参量和四象限电度。本系统仪表集中,所以均通过屏蔽双绞线手拉手相连数据上传至监控主机。

系统实现的功能:
1.查询变压器及10kV回路的工作状态和所有仪表的通讯状态;
2.查询显示10kV回路三相电压、电流、功率以及分合闸状态,手车状态,故障报警状态;
3.采集并显示0.4kV回路的母线电压,进线、母联或发电机双切回路的三相电流、有功无功功率、功率因数和频率;
4.查询任意时刻主要回路的全常规电参量数据;
5.10kV回路开关量变位实时报警和历史报警查询。
