苏州三星公司电力监控系统的设计与应用
时间: 2020-09-11 11:36 发布人:admin
基本信息:
项目名称:苏州三星公司电力监控系统的设计与应用
项目地点:江苏 苏州
实施时间:2011年10月

项目简介:

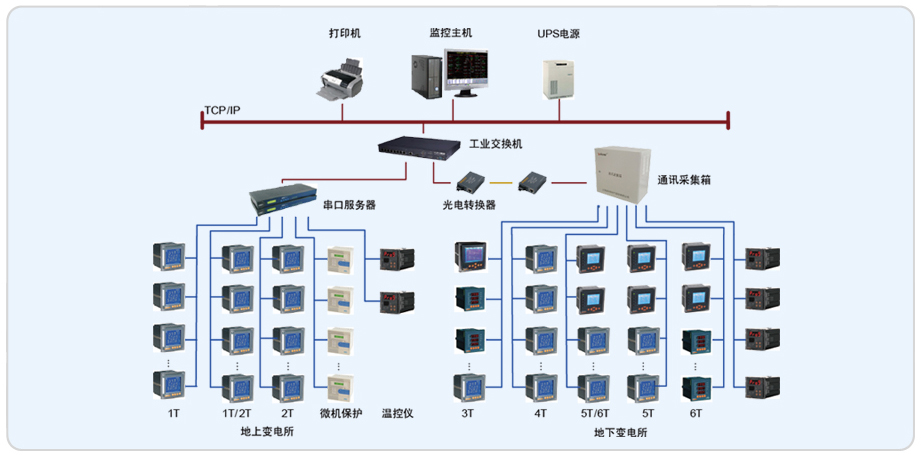

安科瑞电气股份有限公司于2011年10月份承接了苏州三星电子电脑有限公司电力监控系统的建设,该项目分两个变电所(地下变电所和地上变电所),本项目针对这两个变电所的10/0.4kV配电系统进行用电监控与电能管理;监控范围为地上变电所的T1、T2变压器的低压进线柜、联络柜、馈线柜及高压侧仪表和地下变电所的T3、T4、T5、T6变压器的低压进线柜、联络柜、馈线柜仪表进行远程实时监控和电能管理。
进线回路采用ACR330ELH多功能谐波仪表,重要配出回路采用ACR220EL系列网络电力仪表,该仪表主要测量所有常规电力参数,如:三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度。

系统实现的功能:
系统主要实时监测高压回路的运行状态,在高压系统图中可以直观的看到每路高压进线和出线的运行参数和状态,如:三相电 压、电流、有功功率、无功功率、功率因数、频率、有功电度及变压器温度。
遥信和遥测报警功能,主要完成对低压各出线回路的开关运行状态和负载进线监控,对开关变位和负载越限弹出报警界面指示具体的报警位置并声音报警,提醒值班人员及时处理。
用电量报表功能,支持任意时间段电度累计查询,具备数据导出和报表打印等功能。
负荷趋势曲线界面中可直观的查看回路的负荷运行情况。查看实时和历史趋势曲线,帮助用户进线趋势分析和故障追忆,具备曲线打印功能。
