武汉重型机床集团电能管理系统的设计与应用
时间: 2020-09-11 11:43 发布人:admin
基本信息:
项目名称:武汉重型机床集团电能管理系统的设计与应用
项目地点:湖北 武汉
实施时间:2010年7月

项目简介:
汉重型机床集团有限公司(原武汉重型机床厂,简称武重)是国内生产重 型、超重型机床规格、品种齐全的大型骨干企业。安科瑞电气股份有限公司于2010年7月承接了武汉重型机床集团电能管理系统项目。

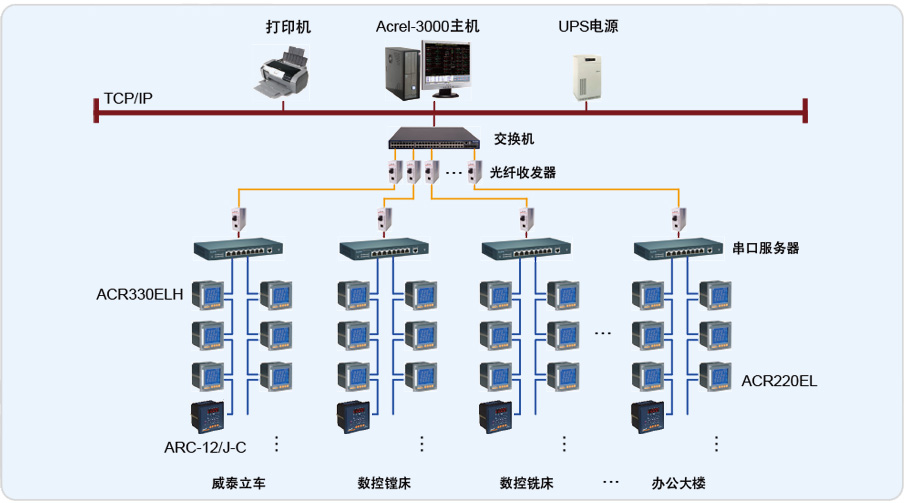

整个系统采用Acrel-3000型电能管理系统,完成了对威泰立车公司、数控镗床公司、数控铣床公司、武汉善福公司、武重铸锻公司、大件加工厂、中小件加工厂、办公大楼8个单位13个配电室各回路的电能监测和管理。其中低压进线回路装安科瑞ACR330ELH,低压功率因数补偿回路ARC-12/J-C型功率因数自动补偿控制仪,其它回路配置ACR220EL网络电力仪表。整个系统采用网络分布式结构,监控主机位于10KV监控室内,系统采用开放的通讯协议,通过现场总线连接到通讯服务器 NPort5430 。13个配电室通过光纤组网与低压配电系统相连,实现数据通讯功能。

系统实现的功能:
1、一次主接线图界面显示;
2、电参量遥测及电参量越限报警;
3、事件记录,系统运行异常监测;
4、故障报警及操作记录;电能报表查询与打印;
5、系统负荷、谐波的实时、历史曲线,
6、用户权限管理。
