上海电气电站(东厂)电力监控系统的设计与应用
时间: 2020-09-11 11:44 发布人:admin
基本信息:
项目名称:上海电气电站(东厂)电力监控系统的设计与应用
项目地点:上海
实施时间:2009年11月

项目简介:
上海电气电站厂区内有多个公司的生产厂房,都是高耗能的生产车间,尤其是核电车间,电阻炉车间等等,日用电量巨大,电站厂区内共有2个高压变电所,3个低压配电房,提供全厂区内的生产、照明、空调用电及其它用电等。为了协调厂区内各厂家和用户公司的利益,安科瑞电气股份有限公司给上海电气电站提供了一个主动调制和被动调制相结合的方案。

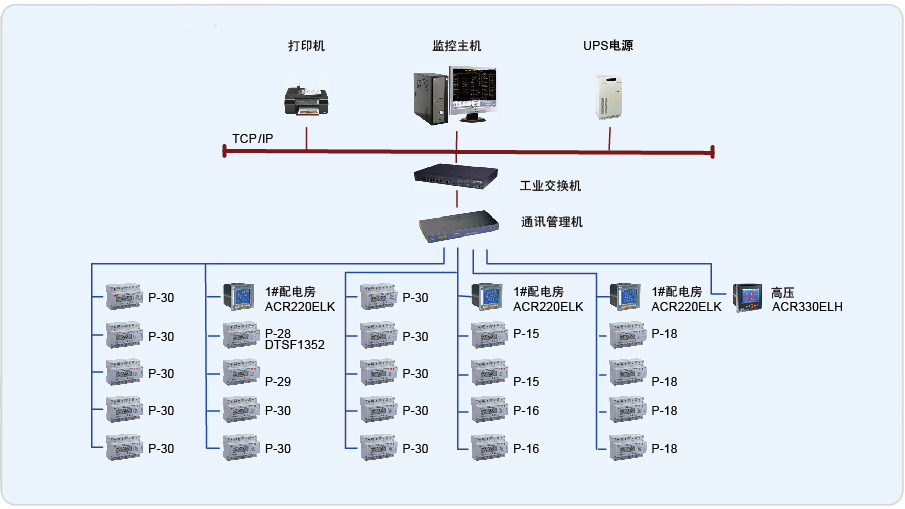

主动调制就是基于Acrel-2000电力监控软件和ADL3000、ACR330ELH、ACR320EL网络电力仪表的监测系统。在配电柜、出线柜、计量柜加装上述智能仪表。然后采用分层分布式计算机通讯网络构建系统。被动调制主要是通过分时用电和浮动用电成本的途径来调节用电。采用Acrel-2000电力监控系统实现了一套分散式采集和集中控制管理,从系统的实时数据和历史数据出发,从而能在用电高峰期优化生产。该方案提高了供电质量和管理水平,具有简明实用、投资少优点。

系统实现的功能:
1、查看各个回路的功率,功率因数,电流等重要的负荷参量;
2、实时动态刷新;模拟量显示;
3、自动进行日、月、年的电能统计;
4、定时采集进线及重要回路电流负荷参量,自动生成运行负荷趋势曲线;
5、所有回路电流限值设置及越限报警;
6、具备报警记录功能,可查看故障事件类型、发生时间、故障描述;
7、分级用户登陆管理功能;具备用户设置功能。
