蓝矾集团化工辛醇配电室电能管理系统的设计与应用
时间: 2020-09-11 11:45 发布人:admin
基本信息:
项目名称:蓝矾集团化工辛醇配电室电能管理系统的设计与应用
项目地点:山东 淄博
实施时间:2012年8月

项目简介:
蓝帆集团股份有限公司是一家集化工生产、塑料加工、国际贸易、科研开发为一体的大型企业集团,安科瑞电气股份有限公司于2012年8月承接了蓝矾集团化工辛醇配电室电能管理系统项目。整个系统采用Acrel-3000型电力监控系统,实现了配电网络在监控室中智能管理的功能,省去了值班人员现场操作的繁琐性,提高了供电质量和管理水平。

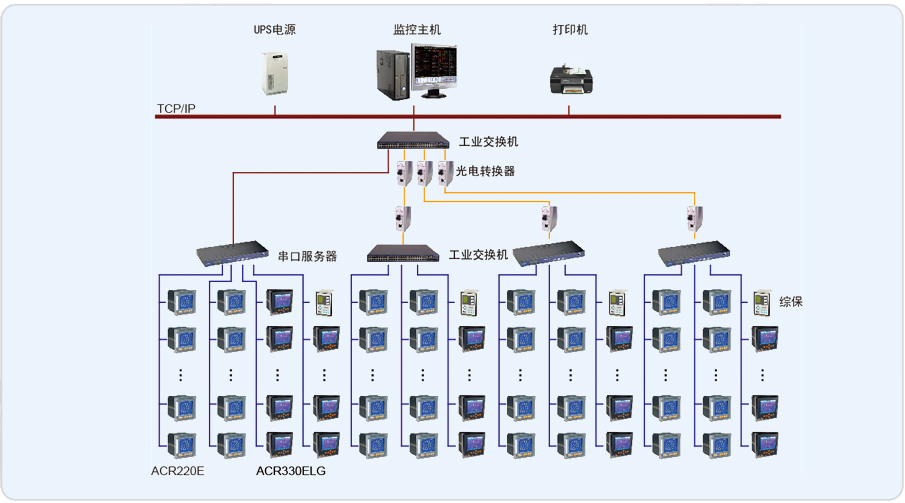

蓝矾化工配电系统管理监控系统主要实现对蓝矾化工的主控配电室、消防配电室、造气0.4KV配电室开关柜内安装的213只ACR120EL、11只ACR330ELG、80只电力仪表 、4只综保的监测和控制。系统通过安装在工厂电网中主要受电点和枢纽配电柜中的电能监测仪表采集到配电网的各项电力参数信号,再将信号转换为数据传输到计算机中,计算机对数据进行存储、计算和分类存储到数据库中,然后通过计算软件将电能以报表、图表的形式进行展示。电能管理人员可通过计算机看到电能的输入、传输、消耗的全过程。

系统实现的功能:
Acrel–3000软件通过中间采集设备采集现场电力监控仪表数据,并在系统一次图显示出来。主要实现功能如:远程抄表查,询各个配电室各个回路按照时间段进行历史数据查询。趋势曲线,功率实时趋势显示及历史趋势查询功能。系统遥信状态报警,根据本系统的设计意图,如果重要回路或者照明回路三相中某一相电流负荷超过额定值的90%,系统需要立刻发出声光报警并弹出指示框指明报警源,提醒管理人员注意负载的三相平衡和负载率,同时自动记录事件发生的时间和回路名称,以便用户查询,追忆故障原因。
