山东省煤田地质局电力监控系统
时间: 2020-09-11 13:12 发布人:admin
基本信息:
项目名称:山东省煤田地质局电力监控系统
项目地点:济南
实施时间:2015年

项目简介:
山东省煤田地质局济南市综合服务中心,位于山东省济南市经十东路北侧、邢村立交桥以东、南水北调项目以西,建筑面积50000 平方米,项目为一栋地上22层办公楼,精装修,带有2层地下室,含超过1000个车位,主体为框剪结构。

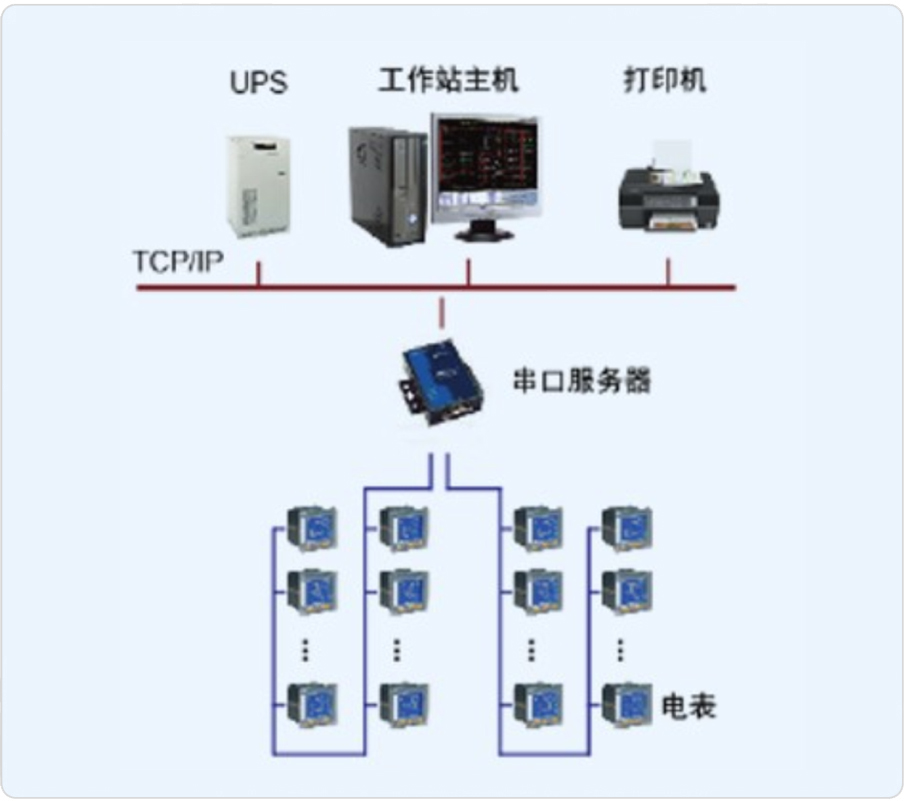

本次项目监控范围煤田地质局济南综合服务中心配电室,通过安装安科瑞PZ系列多功能仪表,以满足他们电能计量的需求。安科瑞电气股份有限公司于2015年为其配置一套Acrel-2000电力监控系统,现场控制层设备通过RS485总线方式,采用屏蔽双绞线接入通讯管理机,通讯管理机把采集到的数据转换成以太网后传送至监控层网络交换机。监控层网络交换机是整个系统数据的大动脉。监控计算机从以太网读取现场控制层设备的数据并实时显示在人机界面,并存入数据库供计算和报表调用。通过组建系统网络,实时监测变电所内各个回路的电流、电压、功率、开关状态等电参量,由此达到变电所少人值守或无人值守的智能化管理。

系统实现的功能:
1. 显示整个电力监控系统的网络图,动态刷新显示各主接线图上的实时运行参数;
2. 实时记录电流、频率、功率等关键电参量,便于管理者对电能质量进行定期分析;
3. 通过对各个配电回路的电能计量,明确电能的具体去向为后期节能管理提供数据依据;
4. 重要回路电参量的实时限值报警,通过限值的自主化设置以确保服务中心供电的可靠性;
5. 自主定义不停用户的权限等级,实现系统的分级管理。
6. 具有对各种历史数据的记忆功能,以供随时查询、回顾、打印。
7. 具有完善的维护功能,允许系统管理工程师在线对该系统进行诊断、管理、维护和扩充
