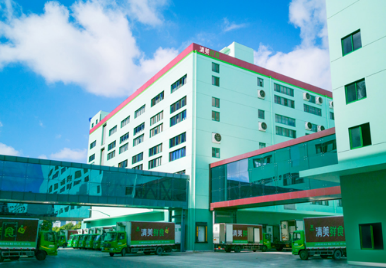

安科瑞无线计量模块在上海清美鲜食厂区项目中的应用
时间: 2021-09-01 13:29 发布人:admin

  摘要:随着人们对生活品质要求越来越高,民以食为天,需要冷链技术和先进的鲜食管理为高质量生活保驾护航,这促进了许多生鲜供应商的发展,其中位于上海的清美集团就属于行业中的佼佼者。清美集团以研发,种植,养殖,加工,冷运为结构实现的产业链,厂区中的大型加工设备,冷链柜。尽管传统表计已经基本满足计量的需求,但是在现场许多大型设备运行的情况下,电能的分配,计量和计费等方面还有很多问题,这个问题在采集仪表读数和产生电能记录方面进一步受限,我司无线计量模块采用这种无线通讯的方式,可以很好地解决这种采集问题,使其能耗测量和实时监测变得简单。我司的产品通过无线传输到上位机平台,让仓库和生产加工设备的监管人员可以实时观察到电力系统的用电情况,其冻结历史电能数据的功能,还可以帮助监管人员对用电设备进行分析维护,可以节省现场布线,人工抄录等成本,保证经济效益。

  关键词:能耗测量、历史电能、无线计量模块

  1、概述

  对于生产厂区这种存在大型设备的应用环境,一个配备无线计量模块的配电系统显得尤为重要。厂区能耗系统是由数据采集系统,数据传输系统和数据中心的软硬件设备共同组成。配套设备主要有仪表,采集器,集中器,主站系统组成。在现代化的能耗管理系统中,我司无线计量模块可以作为连接用电设备,配电设施与数据终端的桥梁,优化传统人工抄表下的局限性,无需繁琐的布线流程。从计量专业的角度上来看,除了测量普通的电量技术指标之外,还可以监测电压,电流不平衡度,功率因数,谐波等电能质量系数,帮助监管人员可以及时根据现场反馈的数据进行问题分析,故障排查,确保电机这类的设备正常运行,防止造成不必要的额外电能损耗。

  厂区中也不乏有许多生产线,一些生产线年久失修导致的传动磨损,也会导致大量的浪费用电,我司无线计量模块具有历史电能冻结的功能,结合一些电能质量参数的分析,很容易就能发现异常用电的问题。数据实时地通过无线传输到能耗系统服务器,上位机上可以显示分钟数据,小时数据,天数据,月数据,每一项又有有功,无功,功率等电参量数据,监管人员可以直观地通过柱状图,曲线图,数据报表来分析设备运行情况。例如一台20KW的电机实际工作时运行功率只有5KW,显然就是运行异常,传统仪表完全没有无线计量模块这种模式的快速反馈,长期欠功率运行必然会导致损坏。我司无线计量模块可以对异常进行报警,确保监管人员对于现场情况运筹帷幄。

  2、产品需求及规格

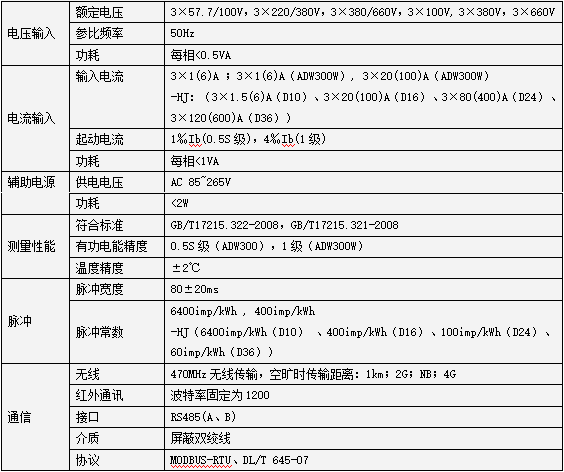

  该项目针对上海清美鲜食厂区的电力能耗检测进行实施,我司无线计量模块安装在配电室中的各个配电柜里,各个配电柜管控着各个种类的冷藏仓库,加工车间的电力系统,我司ADW300对其进行电参量的实时监测和配电柜测温。具体电气规格如下:

  3、产品功能与方案

  ■ 测量全电力参数,谐波含量,支持4路测温和剩余电流检测。

  ■ 计量功能,计量组合有功,正向有功,反向有功,正向无功,反向无功电量。

  ■ 两套时段表,结合尖,峰,平,谷费率完成分时计费,提高用电质量。

  ■ 实时需量和当月大值需量的测量。

  ■ 历史电能冻结功能,能统计上12月的历史电能。

  ■ 开关量输入输出功能,支持2路开关量输出,4路开关量输入。开关量输出为继电器输出,实现“遥控”和开关量报警,开关量输入能采集和显示本地的开关信息,也可以通过RS485实现“遥信”功能。

  ■ 有线通讯功能支持RS485传输,协议方面支持MODBUS协议和645规约。

  ■ 无线通讯功能支持470MHZ的LORA通讯,2G,NB,4G无线通讯。协议方面支持多种上云协议,TCP直传,MQTT,HTTP,COAP,LwM2M等,已经与移动ONENET,电信CTWING等第三方云平台有对接实例。

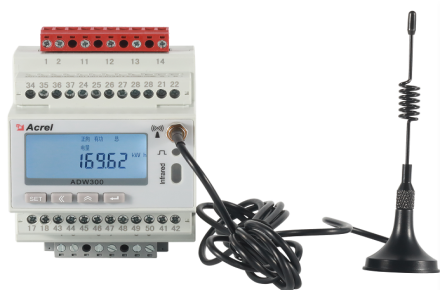

  我司ADW300在上海清美鲜食厂区中应用在配电柜中,采集实时电参量数据,采集4路温度,实现分钟冻结历史电能,并采用一机一号的模式,4G通讯传输HTTP协议连接云平台,如下图:

  4、现场安装

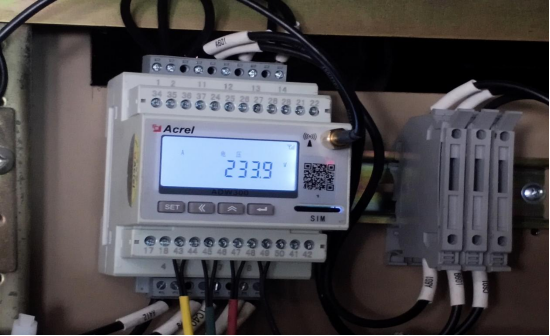

  ADW300在配电柜中的安装,如下图:

  5、结束语

  伴随着高新生产力的发展,现代化厂区中都存在着一些大型生产设备和生产线,而且很多厂区的设备都是24小时不间断工作,传统配电房面临着能耗监管和电气系统的巨大挑战。为了确保电力监测的实时性,有效性,安全性,我司无线计量模块孕育而生,而且其简易的采样接线,既能完成电气参数的实时监测和冻结计量,又能方便配电房改造。

  一个完整的能耗管理系统对于厂区这类的应用场所是必不可少的,一个成熟的用电监测体系对于工业化设备更具备经济性和安全性,本项目中无线计量模块便是为能耗管理系统保驾护航的典型案例。
