杭政工出[2014]13号地块工业厂房 电力监控系统
时间: 2020-09-11 10:25 发布人:admin
基本信息:
项目名称:杭政工出[2014]13号地块工业厂房电力监控系统
项目地点:浙江 杭州
实施时间:2016年8月

项目简介:
杭政工出[2014]13号地块工业厂房(标准厂房)是杭州东部高新产业园加速器项目,位于杭州市下沙经济技术开发区内,围垦街以北,元北路以南,乔新路以东,福城路以西。整个项目包括1#、2#、3#、4#厂房,总建筑面积为90106.5平方米,综合楼建筑高度为49.85米,面积20223.2平方米,仓库建筑高度为6.65米,建筑面积为742.1平方米;地下车库建筑面积为23764.9平方米,主要为机动车停车。安科瑞电气股份有限公司于2016年8月承接了13号地块智能配电系统的设计与实施,旨在通过该系统实现13号地块电力系统的集中管理和检测,实现远程智能化配电系统。

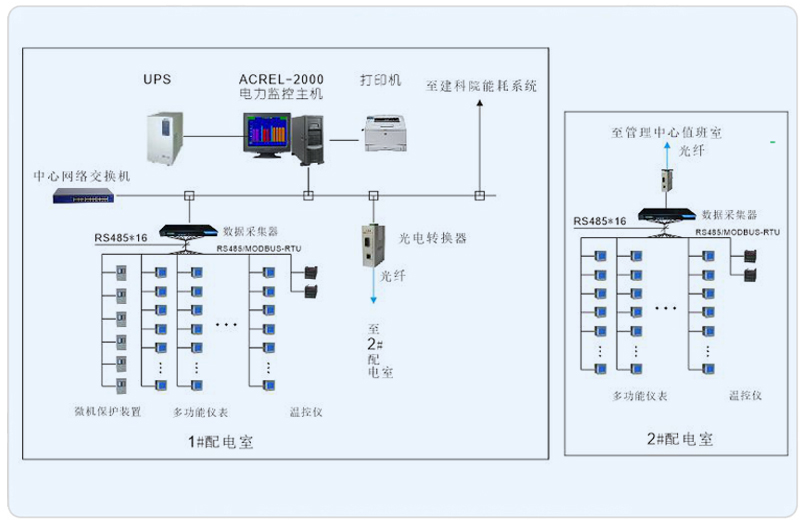

系统采用Acrel-2000型电力监控系统,监控主机位于1#配电室内电力监控值班室,2#配电房距离值班室较远,通过通讯管理机将采集的数据经处理后经光纤收发器和光缆上传至位于1#配电室内电力监控值班室;所有配电回路均配备安科瑞电力仪表ACR系。该项目实现了13号地块电力系统的智能管理。所有监控设备均通过屏蔽双绞线至各自配电室内的通讯管理机,再通过光电转换器经过光纤将数据传输至1#配电室内电力监控值班室,从而实现远程监控。

系统实现的功能:
1.实现了各类用电设备的一次系统图显示、各回路实时电参量遥测、重要回路电能报表、直观地显示低压系统各回路的三相电流及运行状况。
2.低压各回路三相电流、电压、功率、频率、电能数据等查询、打印及导出。
3.重要回路电能按时间短进行查询计算、打印、导出。
4.各进线回路及重要出线回路电流负荷趋势曲线历史记录查询。
5.各重要回路分合闸遥信报警,实时报警及历史报警查询。
