上海党派大厦电能管理系统
时间: 2020-09-11 10:27 发布人:admin
基本信息:
项目名称:上海党派大厦电能管理系统
项目地点:上海
实施时间:2017年7月

项目简介:
建成于1996年的上海民主党派大厦,是上海统一战线的标志性建筑之一,她地处市中心闹中取静的陕西南路威海路路口。去年以来,经过大修改造,她旧貌换新颜,将为上海统战工作新发展提供更好的平台。
上海党派大厦位于上海市静安区陕西北路128号,为一栋单体建筑,地上共20层,无地下部分。

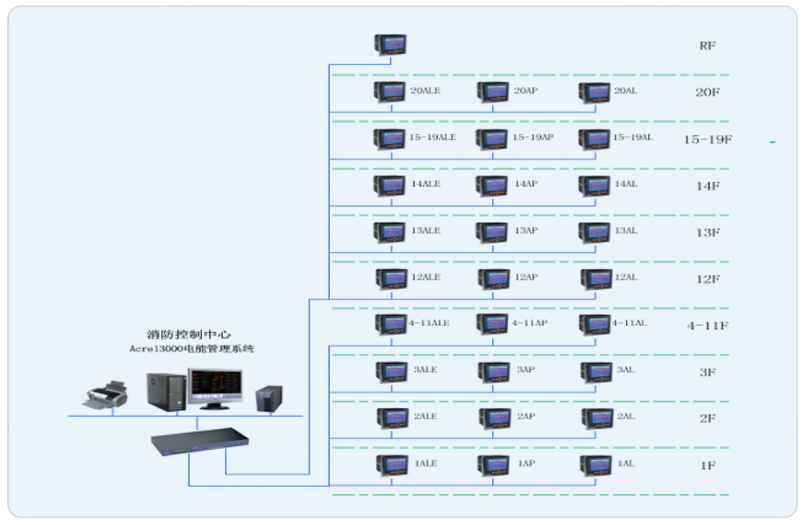

我司本项目承接其楼层部分电能管理系统搭建,完成对配电回路用电的实时监控和管理。该项目进出线回路均采用ACR多功能液晶显示仪表,其是针对电力系统、公共设施、智能大厦的电力监控需求而设计的网络电力仪表,它能测量所有常规电力参数,如:三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度。现场仪表以手拉手方式通过屏蔽双绞线(RVVSP2*1.0)进行通讯连接,每根总线连接智能仪表数量在20只左右,不同种类的智能装置连接在不同的总线上,然后将数据上传至数据采集器,进而将数据上传至当地监控终端。

系统实现的功能:
1.数据采集及处理:通过间隔层单元实时采集现场各种模拟量、电度抄表等。
2.画面显示:全部设备的信息、各测量值的实时数据、各种告警信息、计算机监控系统的状态信息。
3.记录功能:具有对各种历史数据的记忆功能,以供随时查询、回顾、打印。
4.报警处理:用户可以按照自己的意愿分类、筛选报警,并将报警归纳于不同的报警窗口中,根据不同的报警级别,采用推出画面、光显示、条纹闪烁及不同声音级别的音响进行报警。
5.应具有完善的用户管理功能,避免越权操作。
6.历史曲线显示:可显示存于历史数据库中的任意模拟量、电度量。
7.报表打印功能:可召唤打印、定时打印各种历史数据,运行参数,事故报告统计,电度量统计报表。
