上海浦东图书馆能耗监测系统的设计与应用
时间: 2020-09-11 10:02 发布人:admin
基本信息:
项目名称:上海浦东图书馆能耗监测系统的设计与应用
项目地点:上海
实施时间:2009年2月

项目简介:
浦东图书馆新馆坐落于以世博会会场与世纪公园为中心的上海新文化圈,呈规则的六面体形,外观用条形码般的挂石材装饰,远看仿佛是一个凭空悬起的发光“大书柜”的浦东图书馆新馆,位于浦东前程路88号,占地面积约3公顷,总建筑面积6万多平方米。新馆建成后,其藏书容量可达200万册,阅览座位约3000个,预计日接待读者可达6000人次。并拥有约10000平方米可举办讲座、展览及文化娱乐休闲等活动空间。其中的多功能演讲厅从地下一夹层跃至二层,可容纳600人。还将实行藏、借、阅一体化管理方式,读者可以在图书馆中自由走动阅览或借书。
上海安科瑞电气股份有限公司于2009年初承接了浦东图书馆新馆电力监 控/电能管理系统的设计与实施。系统采用Acrel-3000型电能管理系统,实现了对配电室内的高压、低压进线、电容补偿、联络、出线回路及楼层动力向内安装的电力仪表进行远程监测,另外实现了对直流屏、变压器温控器、模拟屏等的远程通讯监测。

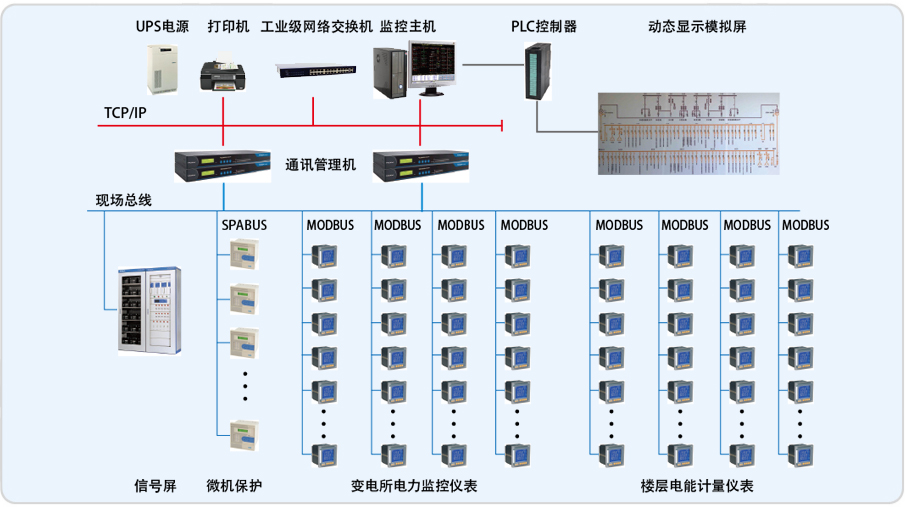

整个系统采用网络分布式结构,监控主机位于地下一层变电所值班室内,各变电所配电柜内安装有本公司ACR330ELH、ACR220EFLK仪表共计200多回 路,第三方设备共计200多台。系统采用开放的通讯协议,通过现场总线与高低压配电系统、变压器温控装置、直流屏、模拟屏实现数据通讯功能。同时监视系统提供标准的RS485接口向上连接到BMS系统。

系统实现的功能:
1.高压一次系统图模拟显示,光字牌状态监测、变压器温度信息在线监视。
2.直流屏实时信息显示。
3.低压一次系统图实时监测、电能质量在线分析。
4.电流趋势分析与越限报警,能耗统计与报表查询、分析、打印。
