上海罗泾矿码头变电所远程抄表及电能管理系统的设计与应用
时间: 2020-09-11 10:34 发布人:admin
基本信息:
项目名称:上海罗泾矿码头变电所远程抄表及电能管理系统的设计与应用
项目地点:上海
实施时间:2009年11月

项目简介:
上海罗泾矿石码头有限公司由上海国际港务(集团)股份有限公司、香港珏瑞投资有限公司、宝山钢铁股份有限公司、马鞍山钢铁股份有限公司,以共同投资、共同经营的方式合资组建。港区位于宝山罗泾地区,年吞吐量2200万吨,可同时停靠2艘20万吨级(经减载)的超大型散货船舶,并可对2万吨级海轮直接进行装船作业。在世界上实现供码头和大型钢铁企业之间的工业物流配送新理念,进行物流链与生产链的无缝隙衔接。

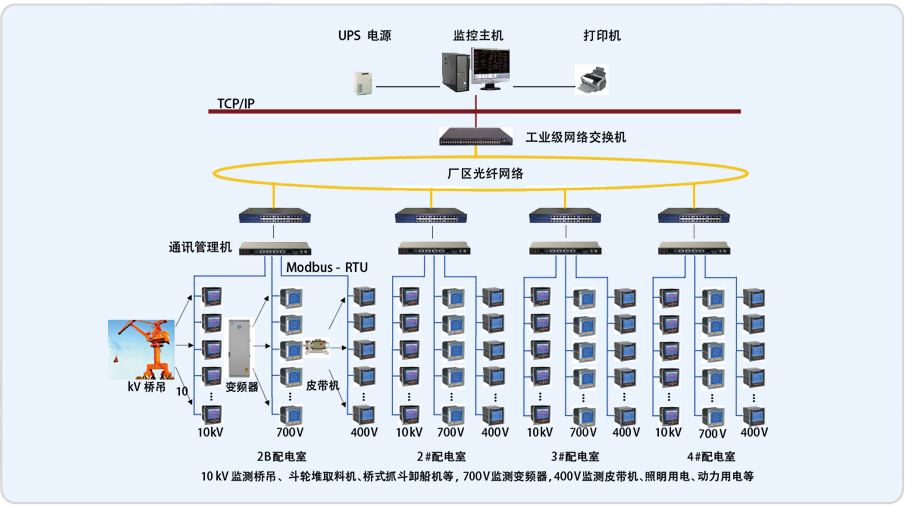

系统实现的功能:
1、各配电室一次图及现场情况模拟图的界面显示;
2、实现对高低压电参量的遥测与遥信;
3、实现对所有回路电流信息实时的画面显示;
4、实现对各回路电流的实时测量曲线显示功能;
5、实现对配电系统所有回路的所有电参数测量和重要数据的记录等功能,支持查询和打印操作;
6、系统运行异常监测,所有700V出线回路电流越限报警、合分闸报警;
7、实现对所有10KV及700V回路2~31次谐波分量的实时棒图显示和历史数据查询;
8、实现对高低压进线及出线回路复费率的日/月报表查询功能及能耗分析报表的查询、打印;
9、700V回路电能棒图,日用电量趋势图、饼图;
10、用户权限管理功能,具备权限的口令修改操作;
11、局域网内WEB发布;
12、数据转发给相邻服务器;
13、细化功能根据用户习惯修改。
