呼伦贝尔东山机场电力监控系统的设计与应用
时间: 2020-09-11 15:22 发布人:admin
基本信息:
项目名称:呼伦贝尔东山机场电力监控系统的设计与应用
项目地点:内蒙古 呼伦贝尔市
实施时间:2011年8月

项目简介:

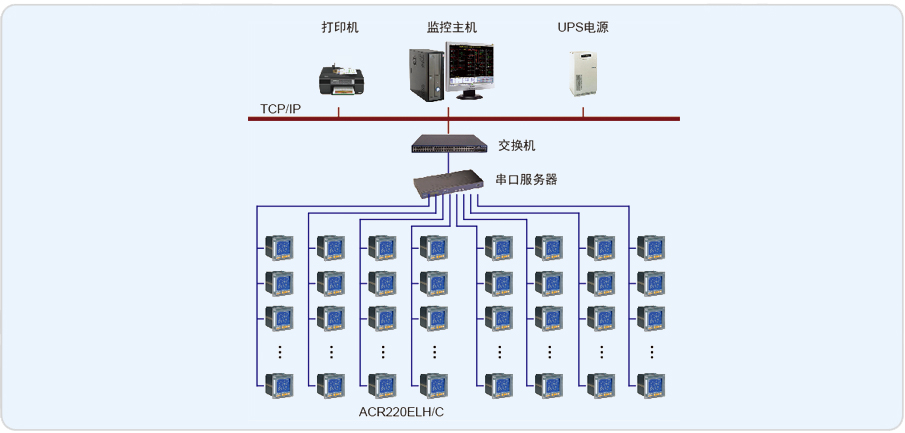

呼伦贝尔东山机场为内蒙古自治区主要机场,国家4C级机场,安科瑞电气股份有限公司于2011年8月承接了呼伦贝尔东山机场电力监控系统项目。整个系统采用Acrel-2000型电力监控系统,实现了机场中央变电所、采区变电所的集中管理和无人值守,对于提高供电系统的可靠性和经济运行指标,促进供电系统管理的科学化、现代化,有着非常重要的现实意义。
该机场配电室原采用GCS柜两面,22路出线。原柜体安装96型指针电流 表,要求实现各回路的电力参数实时监测与功率累计量统计功能,并实现现场断路器状态的监控值班室远程监测。项目属于改造项目,采用安科瑞公司ACR220EK网络电力仪表于原配电柜基础上更换老式指针表。

系统实现的功能:
1.实时显示:各回路电压、电流、功率、功率因数及频率等监测信息实时刷新,并以一次图形式直观动态显示;
2.趋势分析:完成对各配电回路的电压、电流或功率绘制趋势曲线,便于查询与分析该回路的实时与历史的配电运行工况;
3.电能管理:完成对各回路的电能定时集抄功能,并自动生成符合客户管理需求的用电报表,所有报表或图表支持查询打印功能;
4.事件报警:对各监测点的通讯状态或异常用电进行报警,便于管理人员实时掌握并分析配电运行情况。
