淄博运动员公寓智能配电系统的设计与应用
时间: 2020-09-11 13:54 发布人:admin
基本信息:
项目名称:淄博运动员公寓智能配电系统的设计与应用
项目地点:山东 淄博
实施时间:2010年7月

项目简介:
山东省第22届运动会于2010年9月19日在淄博举行,淄博运动员公寓正是为此服务的。淄博市运动员公寓将建于淄博新城区核心区内,在规划政务区东北角,中润大道南面,西十路西面,整体呈现南高北低。运动员公寓预计总用地面积约22公顷,总建筑面积121660平方米,地上建筑面积为102922平方米,地下建筑面积为18738平方米,安科瑞电气股份有限公司于2010年7月承接了淄博运动员公寓智能配电系统的设计与实施,旨在通过该系统实现运动员公寓电力系统的集中管理和检测,实现远程智能化配电系统。

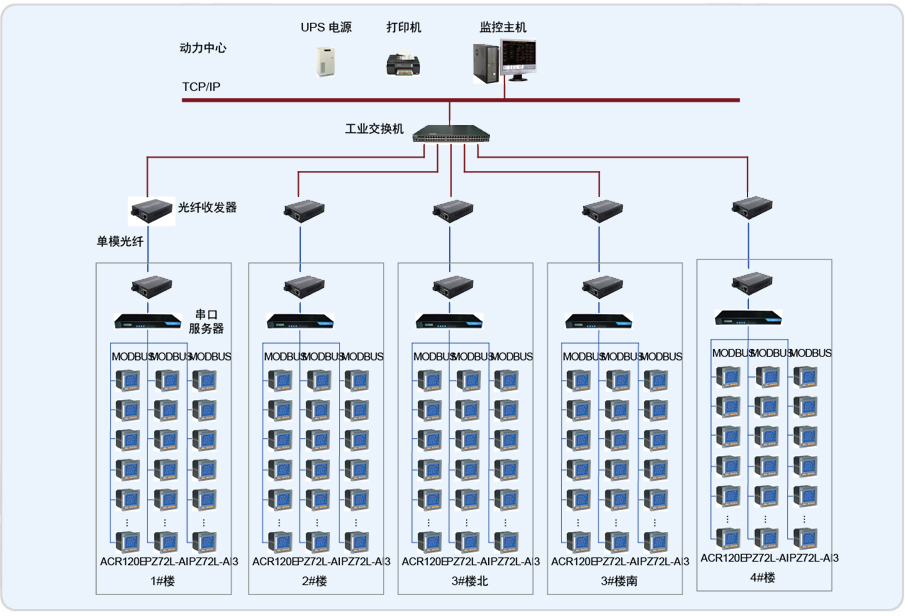

系统采用Acrel-2000型电力监控系统,整个系统采用网络分布式结构,监控主机位于2#楼前面地下一层的动力中心中,其他5个配电室分别位于1#、2#、3#、4#地下一层(其中3#有南北两个配电室),所有配电回路均配备安科瑞电力仪表PZ系列及ACR系列。该项目实现了淄博运动员公寓4个楼内电力系统的智能管理。所有监控设备均通过屏蔽双绞线至各自配电室内的通讯管理机,再通过光电转换器经过光纤将数据传输至2#楼地下一层的动力中心,从而实现远程监控。

系统实现的功能:
1.实现了各类用电设备的一次系统图显示、各回路实时电参量遥测、重要回路电能报表、直观地显示低压系统各回路的三相电流及运行状况;
2.低压各回路三相电流、电压、功率、频率、电能数据等查询、打印及导出;
3.重要回路电能按时间短进行查询计算、打印、导出;
4.各进线回路及重要出线回路电流负荷趋势曲线历史记录查询;
5.各重要回路分合闸遥信报警,实时报警及历史报警查询。
