上海百乐门大酒店电力监控系统的设计与应用
时间: 2020-12-30 17:36 发布人:admin
基本信息:
项目名称:上海百乐门大酒店电力监控系统的设计与应用
项目地点:上海
实施时间:2013年7月

项目简介:
百乐门是上海著名的综合性娱乐场所,全称“百乐门大饭店舞厅”。 1932年,中国商人顾联承投资七十万两白银,营建Paramount Hall,并以谐音取名“百乐门”。1933年开张典礼上,时任国民党政府上海市长的吴铁城亲自出席发表祝词,当时百乐门的常客有张学良、徐志摩;陈香梅与陈纳德的订婚仪式在此举行,卓别林夫妇访问上海时也曾慕名而来。

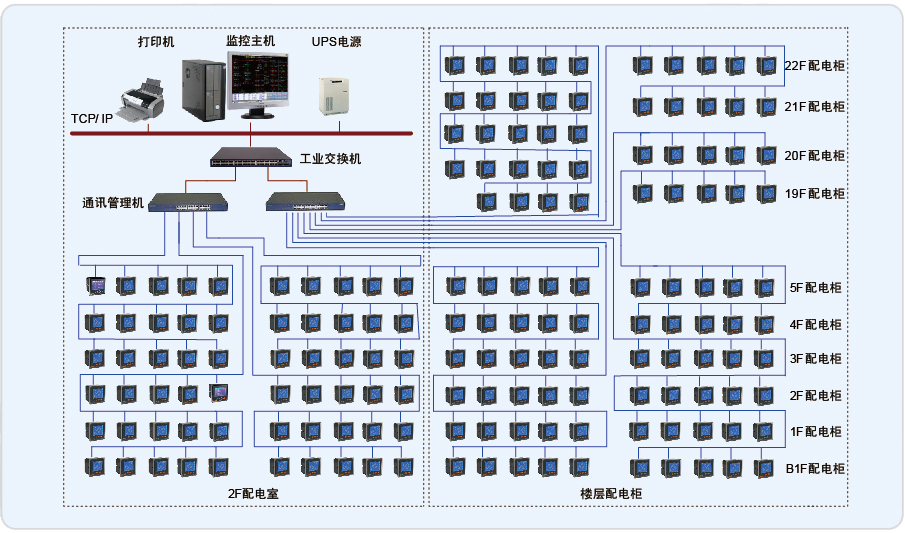

上海百乐门大酒店电力监控系统监控范围为百乐门大酒店的22个楼层的PZ系列电力仪表和配电室的PZ、ACR系列电力仪表进行远程监测。现场设备全集中在同一个配电室中,业主的电气值班室就近安排在配电室旁,本系统监控中心也安置在该值班室中。系统组网采用常见的3层结构,站控管理层、通讯管理层和现场设备层。

系统实现的功能:
本系统可以提供“监控一体化”的整体解决方案,主要包括实时历史数据库AcrSpace、工业自动化组态软件AcrControl、电力自动化软件AcrNetPower等。具体功能如下:
1、数据转发:百乐门电力监控系统可将数据转发至BA系统,实现数据的共享。
2、0.4kV配电室配电回路运行状态使用一次图形式显示采集并显示0.4kV回路的母线电压,进线、母联或发电机双切回路的三相电流、有功无功功率、功率因数和频率;各馈线回路的三相电流和剩余电流。界面标注回路编号、用途、断路器编号、互感器变比,回路用途可由拥有管理员权限的用户修改。
3、报表功能:通过报表功能可以查询任意时刻主要回路的全常规电参量数据、低压回路的用电量、低压馈线回路的漏电流值和配电线缆温度值。用户主要关注的是用电量报表和剩余电流报表,用电量报表用于进行电费收费计量以及与供电局数据核对后进行成本核算。
本电力监控系统在调试阶段揭露了电气安装公司一次、二次接线存在的问题,明确了整改方向,保障了上海百乐门大酒店配电系统今后的稳定运行。本系统自2010年11月投产后,电能计量与供电局数据匹配度高,得到了用户的好评。
