上海市未成年犯管教所电力监控系统
时间: 2020-09-11 15:22 发布人:admin
基本信息:
项目名称:上海市未成年犯管教所电力监控系统
项目地点:上海
实施时间:2015年

项目简介:
罗始建于1953年11月,曾历经9次搬迁。新所址现位于本市松江区泗泾镇,占地100余亩,建筑面积2.1万平方米。所内绿化面积达40%以上,环境优美,建筑典雅,是集校园式和园林式为一体的,充满人文关怀的教育矫正场所,是上海市监狱系统对外开放单位之一。

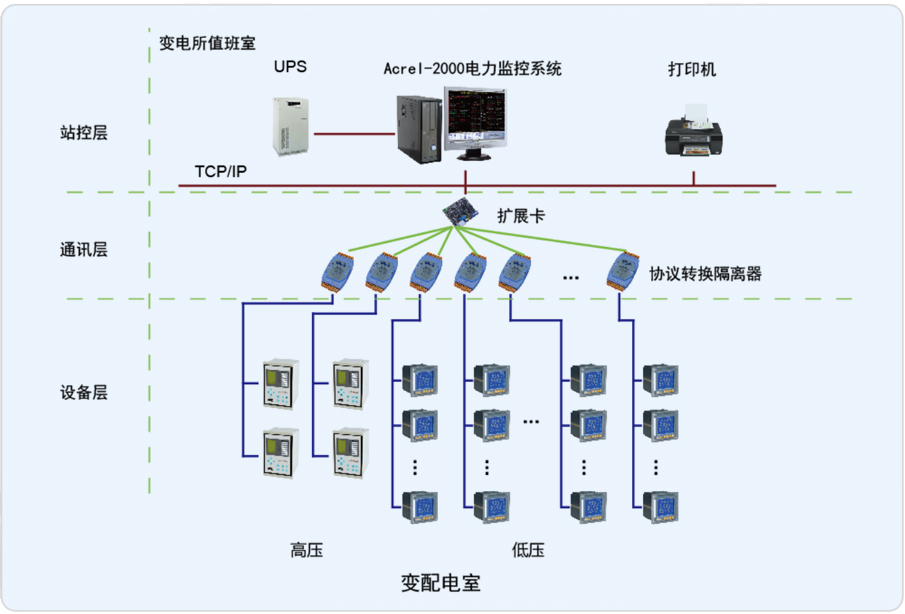

本项目承接其10KV配电增容改造变电所部分电力监控系统,其中有两路高压进线,配有综合保护装置,低压部分,进线柜、馈线柜配有仪表。通过Acrel-2000电力监控系统,实时监测变电所内各个回路的电流、电压、功率、开关状态等电参量,由此达到变电所少人值守或无人值守的智能化管理。

系统实现的功能:
1. 配电网络图: 能够以配电一次干线图的形式直观显示配电线路的分布情况,同时将实时采集的各回路的电参量信息,以及配电回路开关的分合闸状态,实时显示在系统界面中;
2. 电能报表查询:系统具备各回路定时抄表汇总统计功能,用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况;
3. 负荷趋势曲线:总进线回路及重要负荷的出线设计了负荷趋势曲线。便于配电维护人员及时掌握用电需求与供电系统负荷占比,确保供电可靠性,为用户单位的用能权益提供保障;
4. 遥信、遥测实时报警:报警类型包括测量值(如电流、功率)越限、断路器分合闸、设备通讯故障等。系统报警时能够进行信息语音提示,自动弹出报警画面;
5. 用户权限管理:设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作(如配电回路名称修改等);
6. 通讯状态图:能够完整的显示整个系统网络结构,可在线诊断系统网络通讯状态,发生网络故障时能自动在屏幕上显示故障单元和故障部位。
