广饶尚能时代电能管理系统
时间: 2020-10-29 09:07 发布人:admin
基本信息:
项目名称:广饶尚能时代电能管理系统
项目地点:山东 东营
实施时间:2017年7月

项目简介:
广饶尚能时代项目引入两路10KV市电,在1#楼设10KV高压配电室。1#楼有3台10KV/0.4KV变压器:TM1容量为500KVA,TM2容量为500KVA,TM3容量为1000KVA;2#楼有3台10KV/0.4KV变压器:TM1容量为630KVA,TM2容量为500KVA,TM3容量为1000KVA。后配出至各楼层配电箱,用于空调、照明、动力、特殊等用电。安科瑞电气股份有限公司于2017年7月承接了广饶尚能时代项目电能管理系统的设计与实施,旨在通过该系统实现广饶尚能时代项目用电的集中管理和检测,实现远程智能化配电。

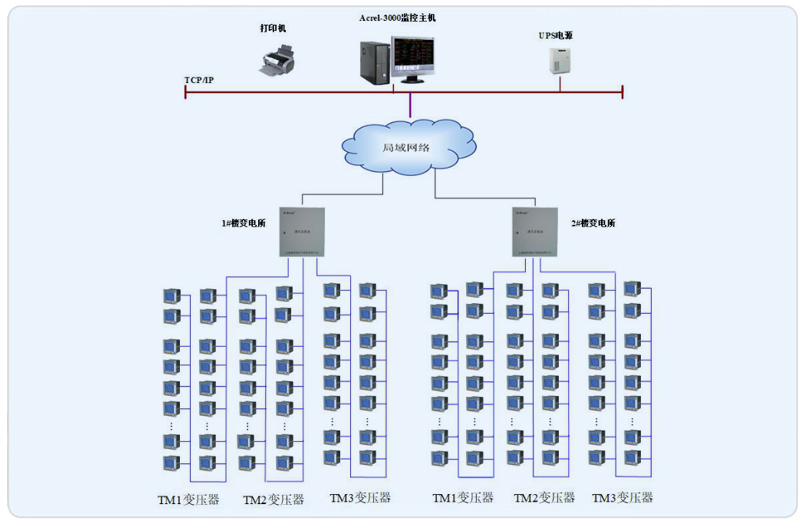

本项目共有176个PZ80L-E4/KC、14个PZ96L-E4/KC多功能电力仪表。值班室位于1#楼配电室旁,放置一台Nport5630-16串口服务器。场仪表经485总线连接值串口服务器的任务,串口服务器由现场的以太网络将数据传输至监控主机上。本监控系统采用分层分布式结构,即站控层,通讯层与间隔层。

系统实现的功能:
1.实现了各类用电设备的一次系统图显示、各回路实时电参量遥测、重要回路电能报表、直观地显示低压系统各回路的三相电流及运行状况。
2.低压各回路三相电流、电压、功率、频率、电能数据等查询、打印及导出。
3.重要回路电能按时间短进行查询计算、打印、导出。
4.各进线回路及重要出线回路电流负荷趋势曲线历史记录查询。
