上海环境监测中心节能改造项目能耗管理系统
时间: 2020-09-11 15:21 发布人:admin
基本信息:
项目名称:上海环境监测中心节能改造项目能耗管理系统
项目地点:上海
实施时间:2017年11月

项目简介:
上海环境监测中心位于上海市徐汇区三江路55号,上海市环境监测中心(上海长三角区域空气质量预测预报中心)拥有完善的管理体系,已取得实验室资质认定(计量认证)资质和中国合格评定国家实验室认可资质。安科瑞电气股份有限公司于2017年11月承接了上海环境监测中心节能改造项目能耗管理系统的设计与实施,旨在通过该系统实现集中管理和检测,实现远程智能化配电系统。

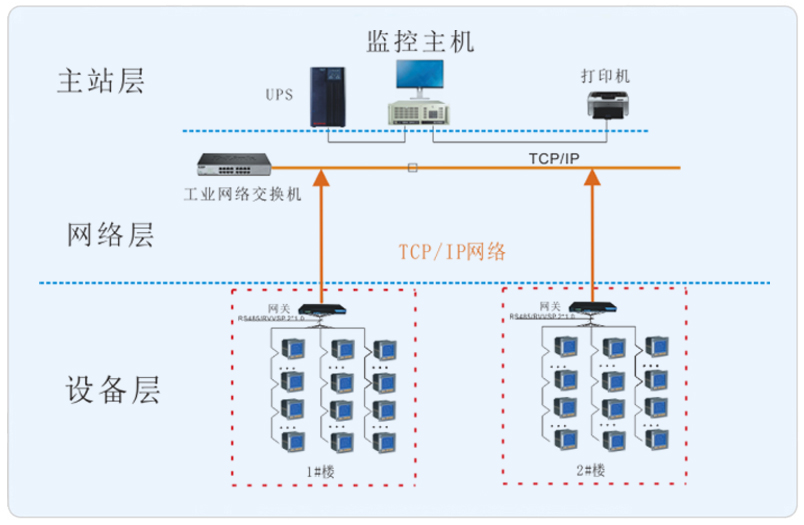

系统采用Acrel-5000能耗管理系统,该系统主要采用分层分布式计算机网络结构,如系统结构:站控管理层、网络通讯层和现场设备层。其中上海环境监测中心项目现场设备分布为1#楼及2#楼,该所有监测点都在楼层强电井的配电箱内,所有仪表通过485屏蔽双绞线铺设至值班室,经采集器至系统主机从而完成仪表数据的采集并管理。

系统实现的功能:
1.实现了各类用电设备的一次系统图显示、各回路实时电参量遥测、重要回路电能报表、直观地显示低压系统各回路的三相电流及运行状况。
2.低压各回路三相电流、电压、功率、频率、电能数据等查询、打印及导出。
3.重要回路电能按时间短进行查询计算、打印、导出。
4.界面开发设计成美观大方的图形,设备拓扑关系可自动生成并根据设备带电状态动态着色。
5.系统可以实现安全权限等级设置,实现系统的分级管理。
