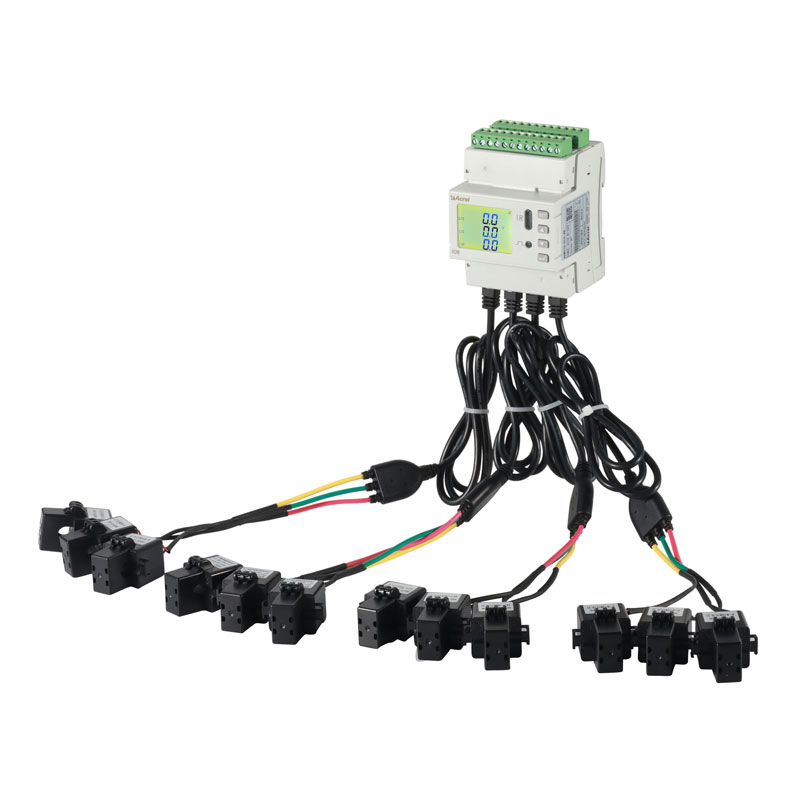

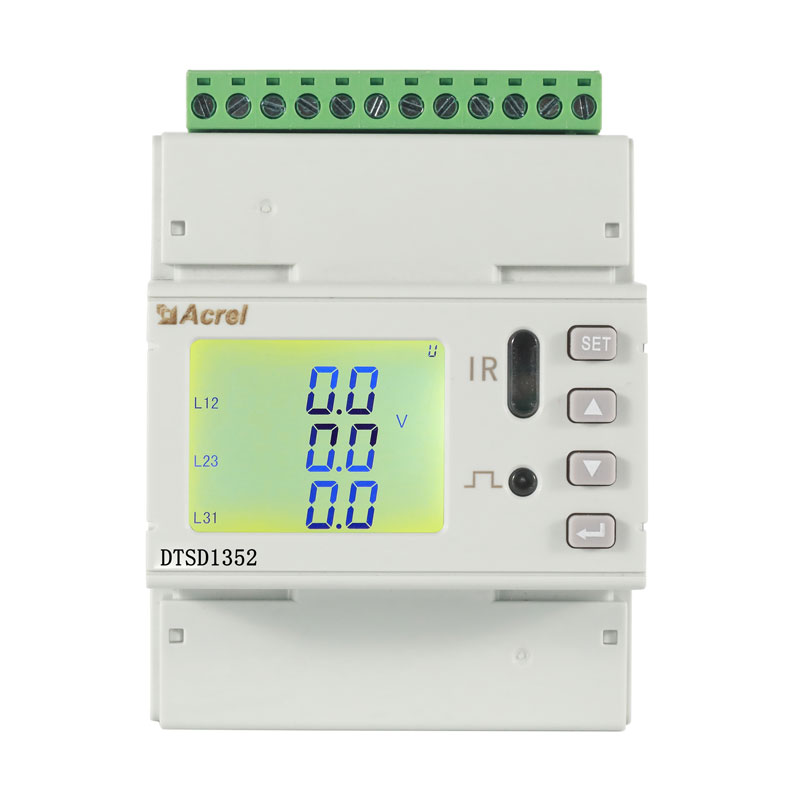

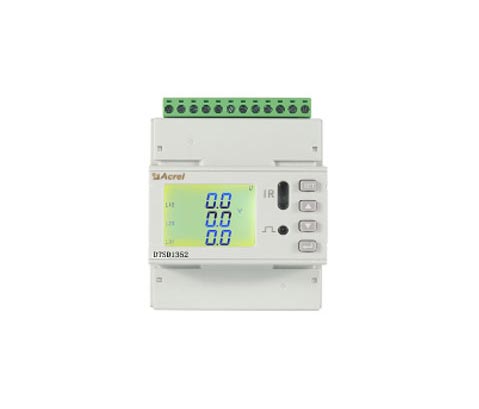

DTSD1352-6S1D导轨式多回路电力仪表
DTSD1352 - 6S1D系列导轨式多回路电力仪表主要用于多个三相回路的全电参量测量,可同时接入六个三相回路、一个单相回路的电流输入。可直接或间接测量电压电流、功率、功率因数、相角、不平衡度、谐波等参数。
产品功能:
具体功能如下:
N(1、2、3、4)路三相回路全电参量测量,电流互感器外置;
监测三相电压/电流、零序电流、频率;
监测三相功率、总功率(有功、无功、视在);
监测三相功率因数、总功率因数;
监测电压/电流相角、电压/电流不平衡度;
监测电压、电流总谐波及2-31分次谐波;
当月和上月的电压、电流、功率值记录;
电流、功率需量和实时电流、实时功率需量;
200条事件记录,记录DIDO的动作情况;
支持过压、过流、断相、DI联动等报警输出;
4时区14时段的费率设置;
四象限电能,12个月复费率电能统计;
天四象限和复费率电能冻结,正反向电能计量;
两路开关量输入、两路开关量输出、RS485通讯、有功脉冲输出(可切换对应回路)。

主体技术参数


2  DTSD1352 - 6S1D 系列主体技术参数

辅助电源

AC/DC 85~265V;功耗≤10VA;

输入信号

频率

45~65Hz;

电压

额定值:AC 3×220V/380V;

过负荷:1.2 倍额定值(连续);2 倍额定值/1 秒;

功耗:≤  0.5VA (每路);

电流

额定值:AC 250A  100A ;(外置闭口互感器)

过负荷:1.2 倍额定值(连续);10倍额定值/1 秒;

功耗:≤ 0.5VA(每路);

测量精度

频率0.05Hz、电压电流0.5级、有功电能1级、无功电能2级;

2~31次谐波精度:±1%;

功能

脉冲输出

输出方式:集电极开路的光耦脉冲;

通讯

RS485接口、Modbus-RTU协议;波特率1200~38400;

开关量



输入

干接点输入,内置电源;

输出

输出方式:继电器常开触点输出;

触点容量:AC 250V/3A  DC 30V/3A;

3.3其他技术参数

3其他技术参数

安全性



工频耐压

>AC 2kV/1min;

绝缘电阻

输入、输出端对机壳>100MΩ;

环境

工作温度:-20℃~+60℃;

储存温度:-40℃~+70℃;

相对湿度:≤95% 不结露;

海拔高度:≤2500m;

电磁兼容

优于3级;


产品型号规格:

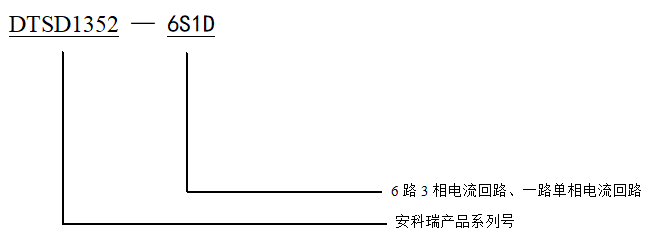

主体模块命名规则

注: 建议AKH-0.66 W-20Y/Z-15Y/W-12Y的安放位置与一次侧互感器的间距保持在1米以上。
产品应用之新建5G基站配电解决方案——交流监测

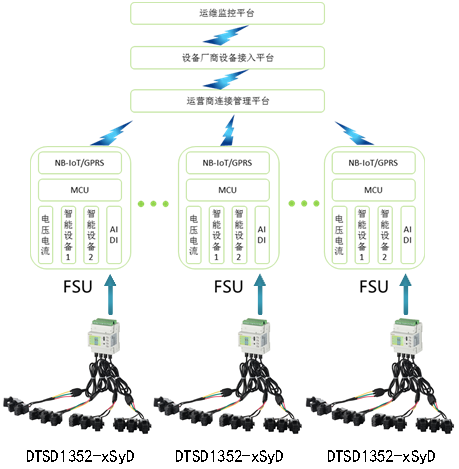

1、组网图



配置方案

配置方案

数量

实现功能

备注

仪表

DTSD1352-xSyD

1

检测x个三相回路和y个单相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、RS485通讯、LCD显示等。

DTSD1352-xSyD(x、y为回路数
xS:x个三相回路,需配置三相互感器
yD:y个单相回路,需配置单相互感器

通讯协议符合YD/T1363相关要求

互感器

三相

互感器

AKH-0.66/Z-15Y

x

三个互感器为一整体,测量三相回路电流
额定电流100A,孔径:φ15

三相回路采用三相互感器时

单相

互感器

AKH-0.66/W-20Y

y

单个互感器,测量单相回路电流
额定电流250A,孔径:φ20

单相回路采用单相互感器时

单相

互感器

AKH-0.66/W-20Y

3x+y

单个互感器,测量单相回路电流
额定电流250A,孔径:φ20

所有回路均采用单相互感器时
如配置了AKH-0.66/Z-15Y,则不配置该项


应用举例

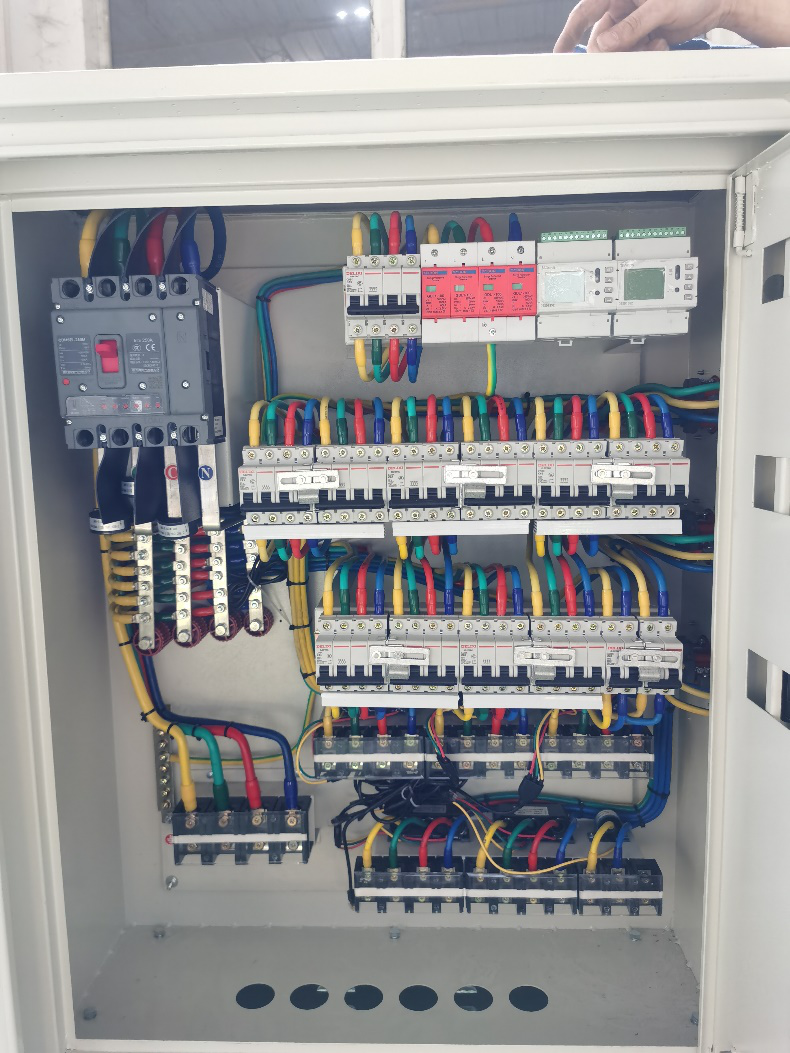

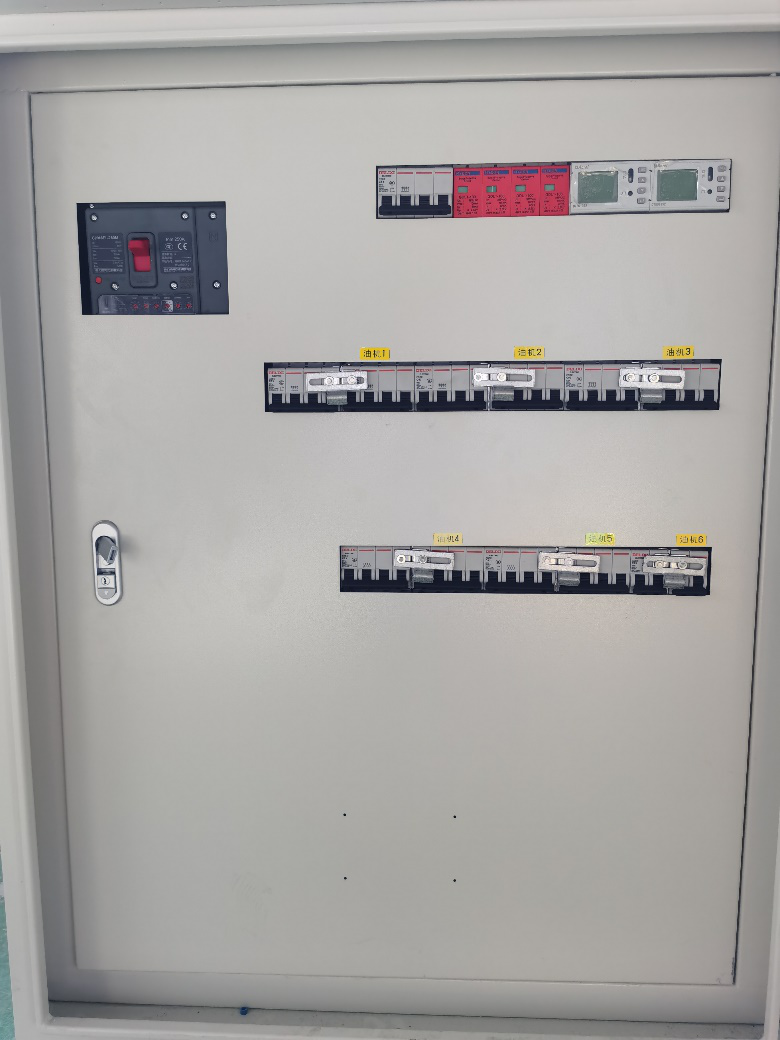

某基站现场使用实例如下:
