磁钢取电压

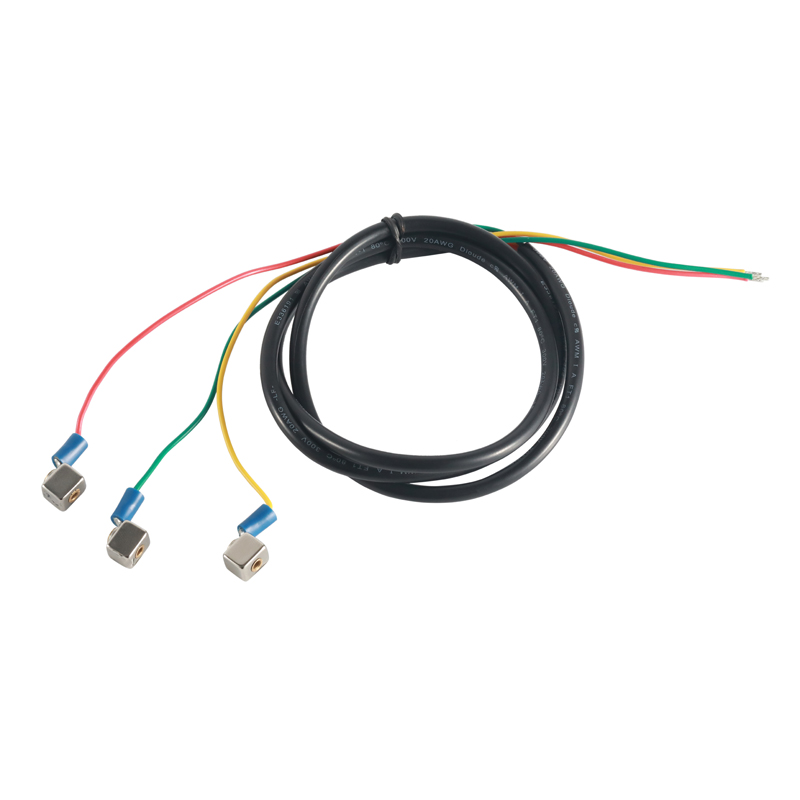

ADW-CG8-1M:线长1米,磁钢为8*8方形,磁力较大,适用于塑壳断路器或者其他空间较大的连接处螺丝上。
ADW-CG6-2M:线长2米,磁钢为6*6圆柱形,磁力较小,适用于微型断路器的接线螺丝处。
注:磁钢工作温度为 - 40℃ ~ 70℃
ADW-CG8-1M:线长1米,磁钢为8*8方形,磁力较大,适用于塑壳断路器或者其他空间较大的连接处螺丝上。
ADW-CG6-2M:线长2米,磁钢为6*6圆柱形,磁力较小,适用于微型断路器的接线螺丝处。
注:磁钢工作温度为 - 40℃ ~ 70℃

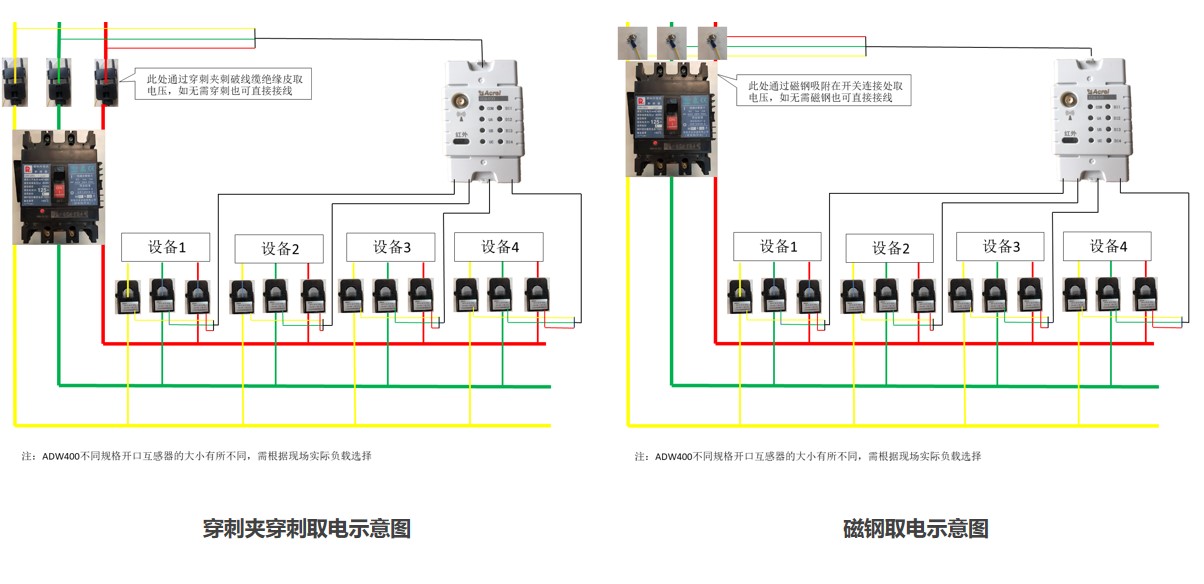

磁钢接线与安装
一步:分别把黑色、红色、绿色、黄色磁钢线接入电表的N、UC、UB 、UA端子接口。建议磁钢线接入电表前串联保险丝以提高线路安全性。
注:ADW400端子接线方法:按住端子上的橘黄色按钮,把线插入钮下端的小孔,松开按钮后线被夹紧不能拉出,则为接好。

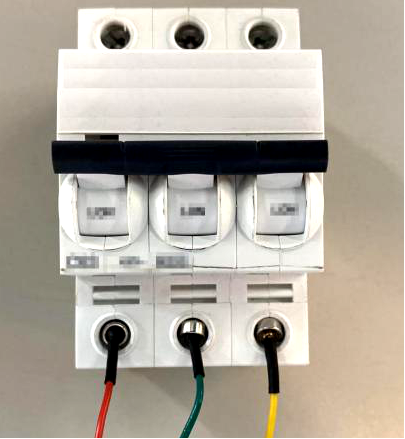

二步:把磁钢按照相序吸附到监测线路中,先接N线,磁钢线须用扎带和负载线路固定在一起。建议在磁钢吸合处贴封条固定以防止意外损坏。
